mobile Beschallungsanlage ITEC S

Die mobile, akkubetriebene Beschallungsanlage besteht aus einem Lautsprecher mit einem zugehörigen Drahtlosmikrofon. Sie eignet sich für die Sprachbeschallungen von bis zu 100 Personen.

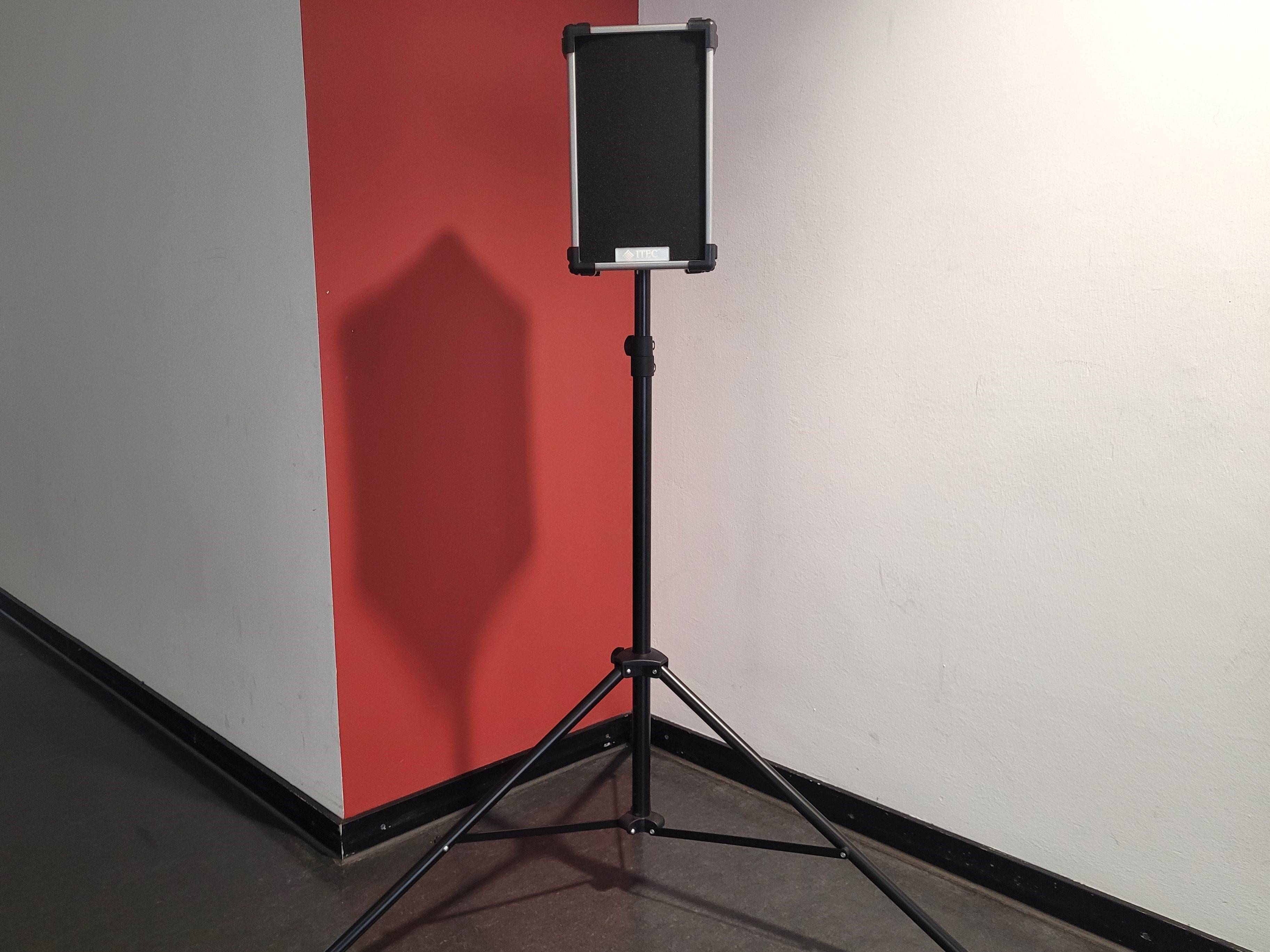

Lautsprecher ITEC AV BOX auf Stativ.jpg

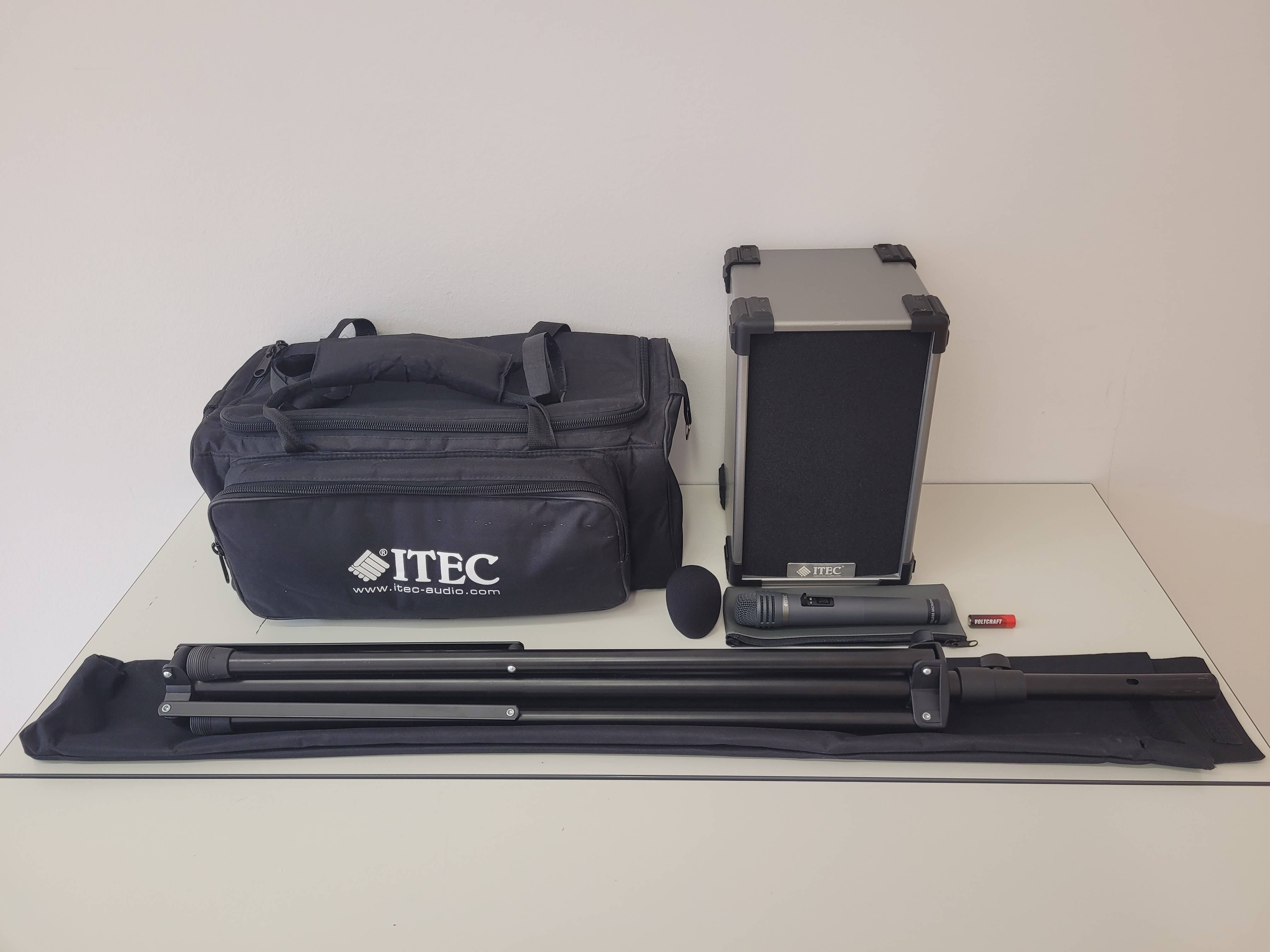

Inhalt

  • Lautsprecher ITEC AV-BOX mit Akku (H 34 cm x B 22 cm x T 22 cm)
  • Lautsprecherstativ (Gesamthöhe mit Lautsprecher: von 1,40 m bis 2,10 m)
  • ITEC Funkmikrofon
  • Mikrofontasche
  • Ersatzbatterie
  • Mikrofon-Windschutz
  • Transporttasche
  • Lautsprecherstativtasche

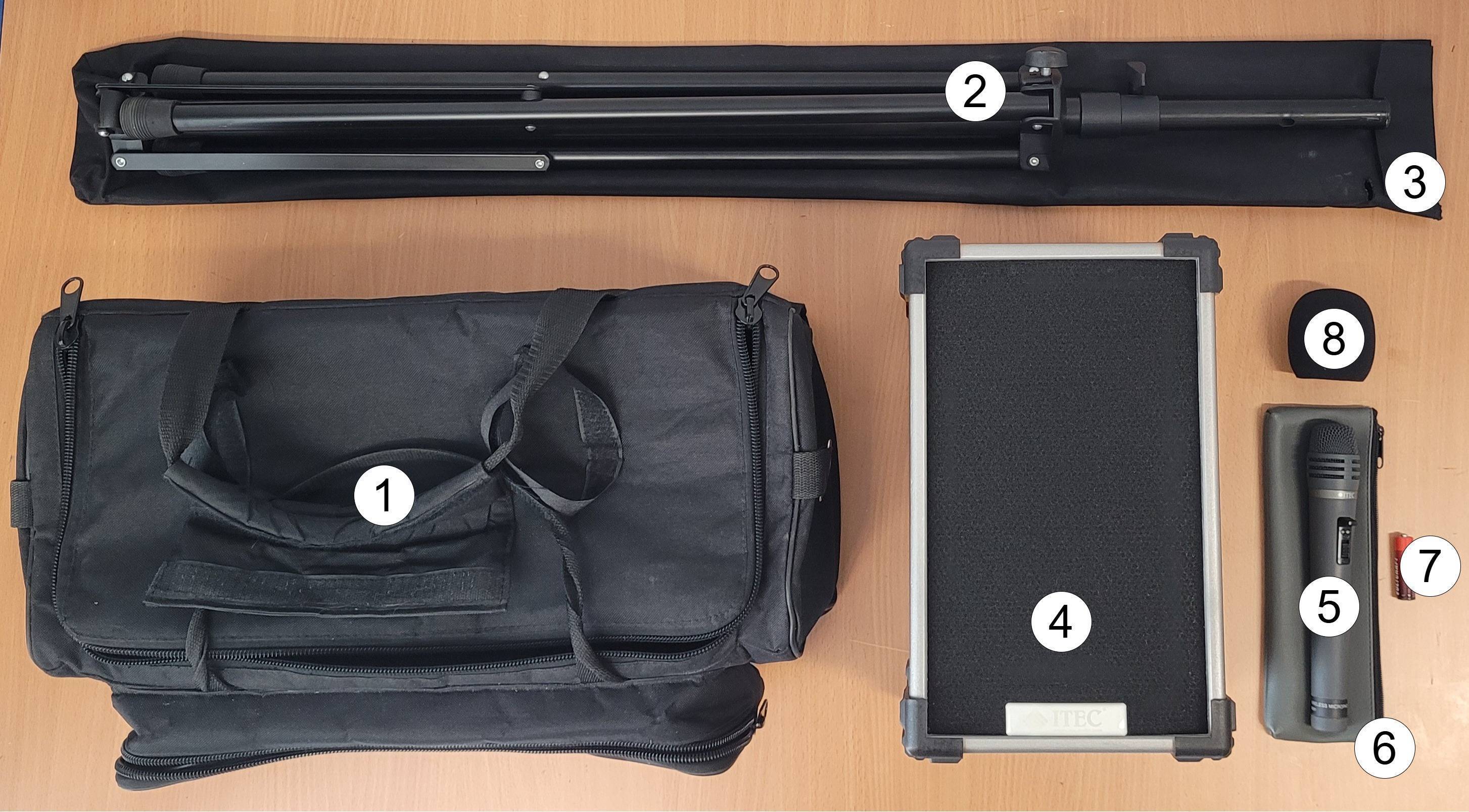

Bestandteile ITEC AV-BOX

Aufstellen

  1. Entnehmen Sie die Komponenten aus der Tasche.
  2. Stellen Sie das Stativ auf. Achten Sie auf einen stabilen Untergrund und einen sicheren Stand.
  3. Stellen Sie den Lautsprecher auf das Stativ. Nutzen Sie dafür das Loch (Flansch) auf der Unterseite des Lautsprechers.

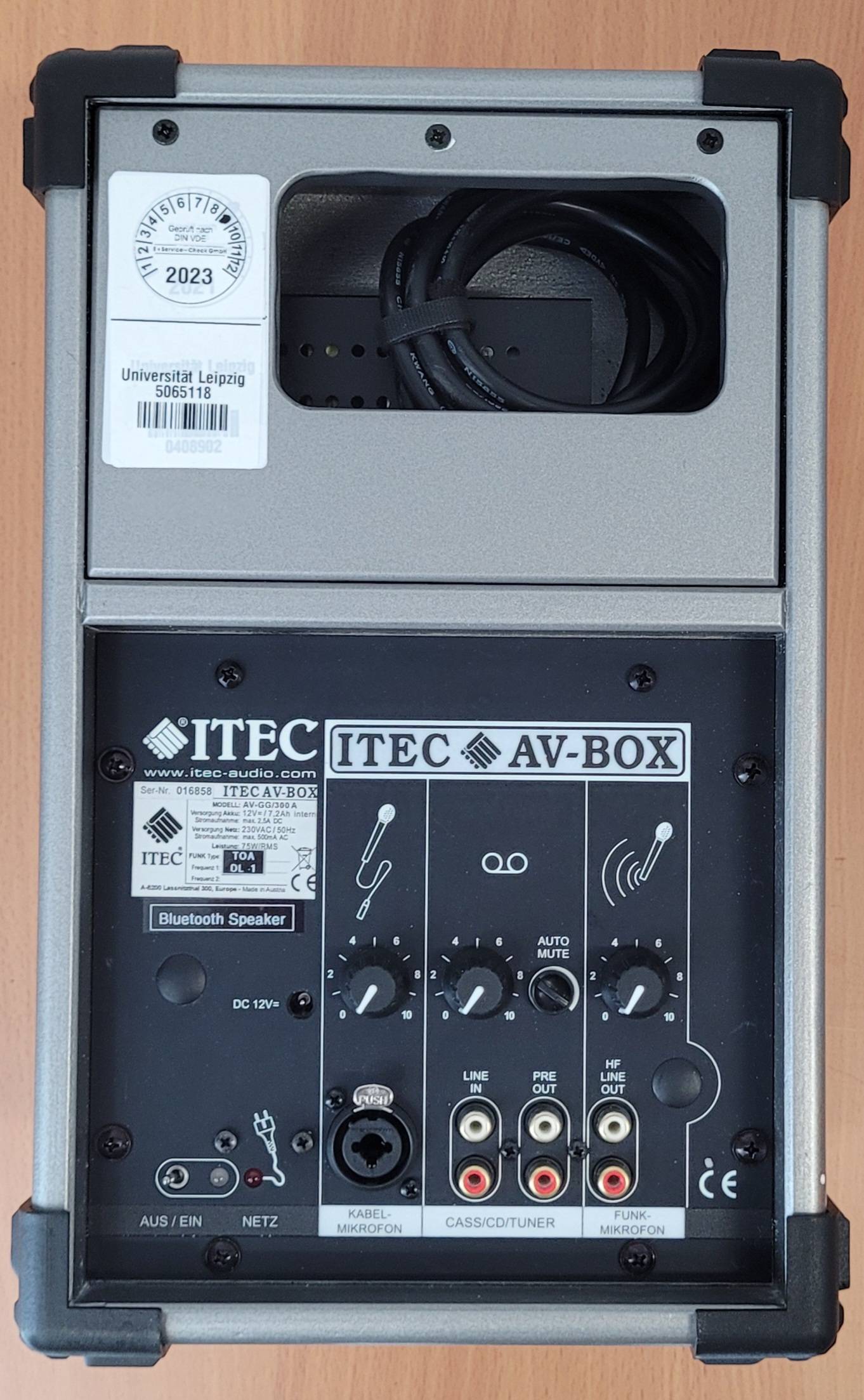

  4. Falls möglich und notwendig, entnehmen Sie das Stromkabel aus der Öffnung auf der Rückseite des Lautsprechers und schließen Sie es an eine Steckdose an.
  5. Schalten Sie den Lautsprecher am Kippschalter links unten auf der Rückseite ein.

Anschlussmöglichkeiten

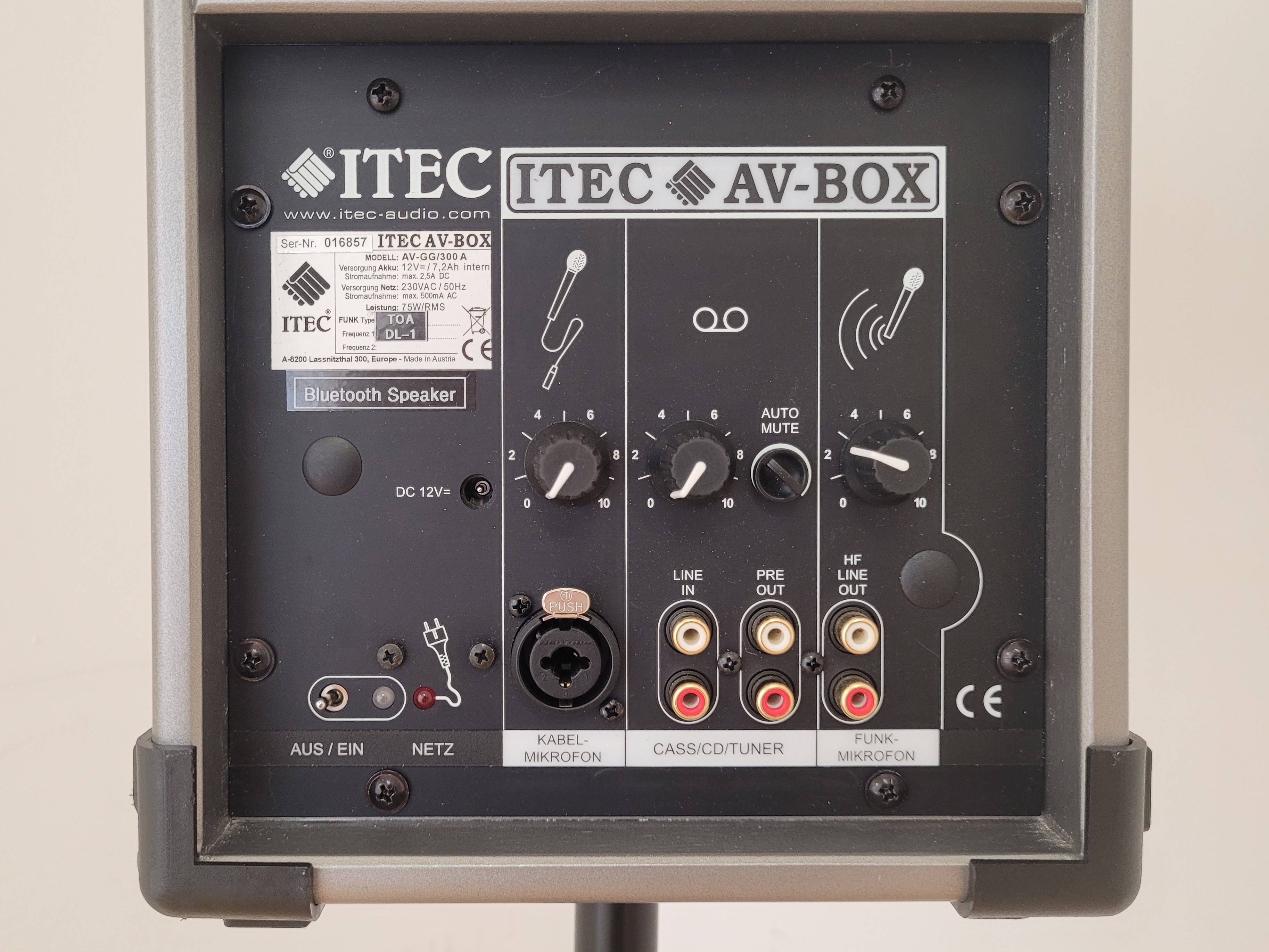

Rückseite ITEC AV-BOX mit allen Anschlussmöglichkeiten

Eingänge

Funkmikrofon

  1. Drehen Sie den rechten Drehregler auf der Rückseite des Lautsprechers ganz nach links.
  2. Schalten Sie das beiliegende Funkmikrofon per Schiebeschalter ein. Das Leuchten der Kontrollleuchte am Mikrofon signalisiert die korrekte Funktion. Falls die Kontrollleuchte nicht leuchten sollte, öffnen Sie durch Drehen des unteren Teils des Mikrofongriffs das Batteriefach und tauschen Sie die Batterie.
  3. Drehen Sie den rechten Drehregler auf der Rückseite des Lautsprechers vorsichtig nach rechts, um die Lautstärke zu erhöhen.

Gefahr der Rückkopplung
Falls die Lautstärke zu hoch eingestellt ist und sich das Mikrofon dicht vor dem Lautsprecher befindet, kommt es zu einer lauten Rückkopplung. Vergrößern Sie den Abstand zwischen Mikrofon und Lautsprecher, begebenen Sie sich hinter den Lautsprecher oder verringern Sie seine Lautstärke.

    Bluetooth

    1. Drehen Sie den mittleren Drehregler auf der Rückseite des Lautsprechers ganz nach links.
    2. Aktivieren Sie Bluetooth auf dem Gerät, von welchem Sie Audio wiedergeben möchten (z.B. Smartphone, Tablet oder Laptop) und öffnen Sie die entsprechenden Bluetooth-Einstellungen des Geräts.
    3. Scannen Sie für neue Geräte.
    4. Wählen Sie "Bluetooth Speaker" als Ausgabegerät aus.
    5. Die Steuerung der Lautstärke erfolgt am Quellgerät und über den mittleren Drehregler auf der Rückseite der ITEC AV-BOX.

    Kabelmikrofon

    Über den Combo-Anschluss können Sie ein weiteres Mikrofon per XLR oder 6,3 mm Klinke anschließen.

    1. Drehen Sie den linken Drehregler auf der Rückseite des Lautsprechers ganz nach links.
    2. Schließen Sie das Mikrofon mit einem entsprechenden Kabel am "Kabelmikrofon"-Eingang der ITEC AV-BOX an.
    3. Drehen Sie den linken Drehregler auf der Rückseite des Lautsprechers vorsichtig nach rechts, um die Lautstärke zu erhöhen.

    Gefahr der Rückkopplung
    Falls die Lautstärke zu hoch eingestellt ist und sich das Mikrofon dicht vor dem Lautsprecher befindet, kommt es zu einer lauten Rückkopplung. Vergrößern Sie den Abstand zwischen Mikrofon und Lautsprecher, begebenen Sie sich hinter den Lautsprecher oder verringern Sie seine Lautstärke.

      Cinch

      Über den "LINE IN" können Sie ein Wiedergabegerät über ein entsprechendes Cinch-Kabel an der ITEC AV-BOX anschließen.

      1. Drehen Sie den mittleren Drehregler auf der Rückseite des Lautsprechers ganz nach links.
      2. Schließen Sie das Wiedergabegerät (z.B. Smartphone, Tablet oder Laptop) mit einem entsprechenden Cinch-Kabel am
        "LINE IN"-Eingang der ITEC AV-BOX an.
      3. Die Steuerung der Lautstärke erfolgt am Quellgerät und über den mittleren Drehregler auf der Rückseite der ITEC AV-BOX.

      AUTO MUTE

      Diese Funktion senkt die Lautstärke des Cinch-Eingangs sowie der Bluetoothverbindung automatisch ab, sobald in ein angeschlossenes Mikrofon gesprochen wird. Damit wird die Sprachverständlichkeit erhöht. Die Stellung des Auto-Mute-Drehreglers bestimmt die Stärke der automatischen Absenkung. Die Absenkung der Musiklautstärke nimmt von links nach rechts ab: Ganz links wird die Musik am stärksten ausgeblendet.

      Ausgänge

      Am Cinch-Ausgang PRE OUT kann ein weiterer Lautsprecher angeschlossen werden. Der Ausgang überträgt alle vom Quelllautsprecher wiedergegebenen Signale. Die jeweiligen Drehregler beeinflussen die Lautstärke des übertragenen Signals.

      Dagegen überträgt der Cinch-Ausgang HF LINE OUT nur das Signal des Funkmikrofons. Der Drehregler des Funkmikrofons hat keinen Einfluss auf die Lautstärke des übertragenen Signals.
