Audiorecorder Zoom H5

Der portable Audiorecorder eignet sich zur Aufnahme von qualitativ hochwertigem Audio. Es können sowohl das interne Stereo-Mikrofonpaar als auch externe Mikrofone oder Audioquellen angeschlossen werden.

Inhalt

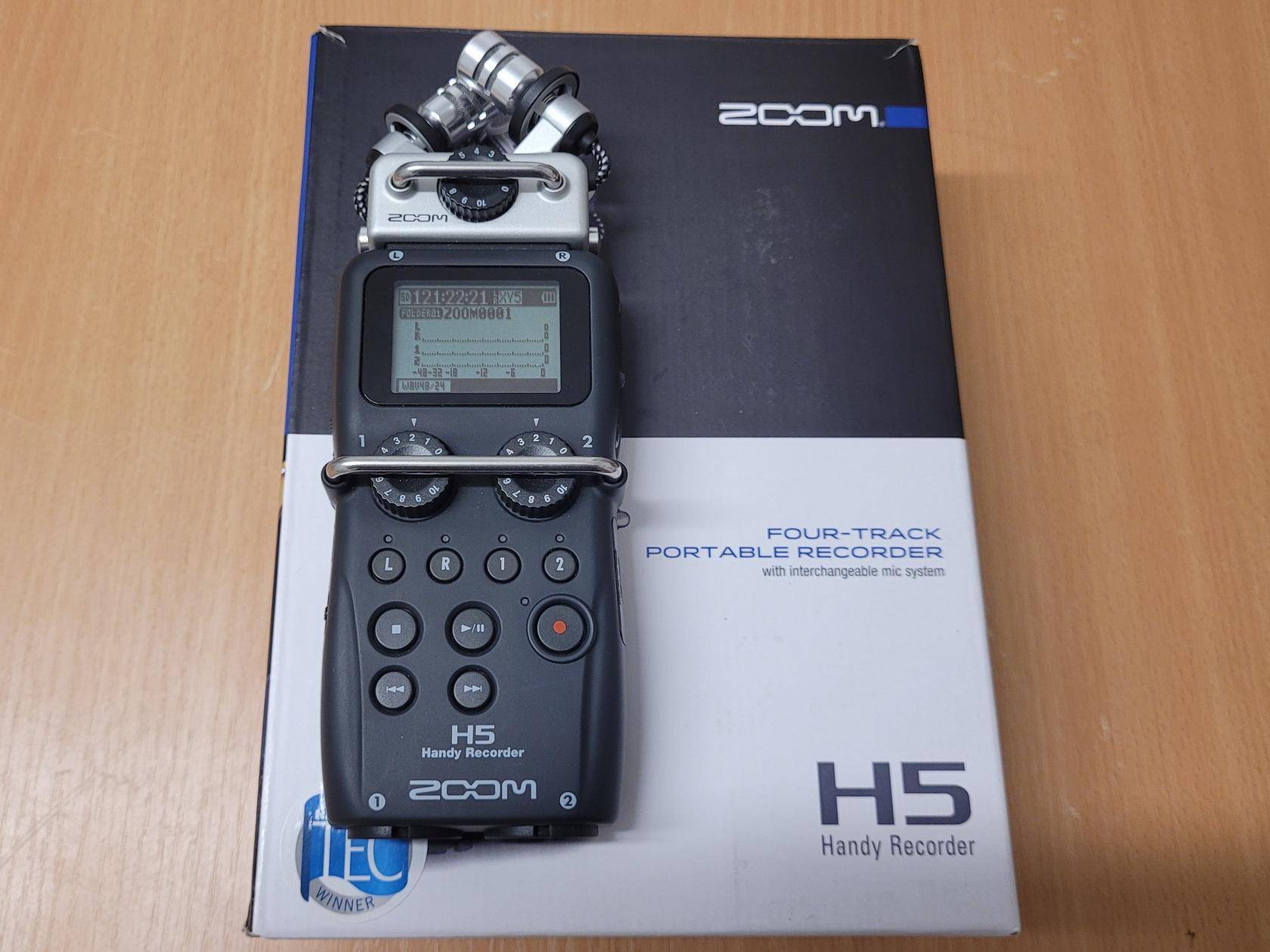

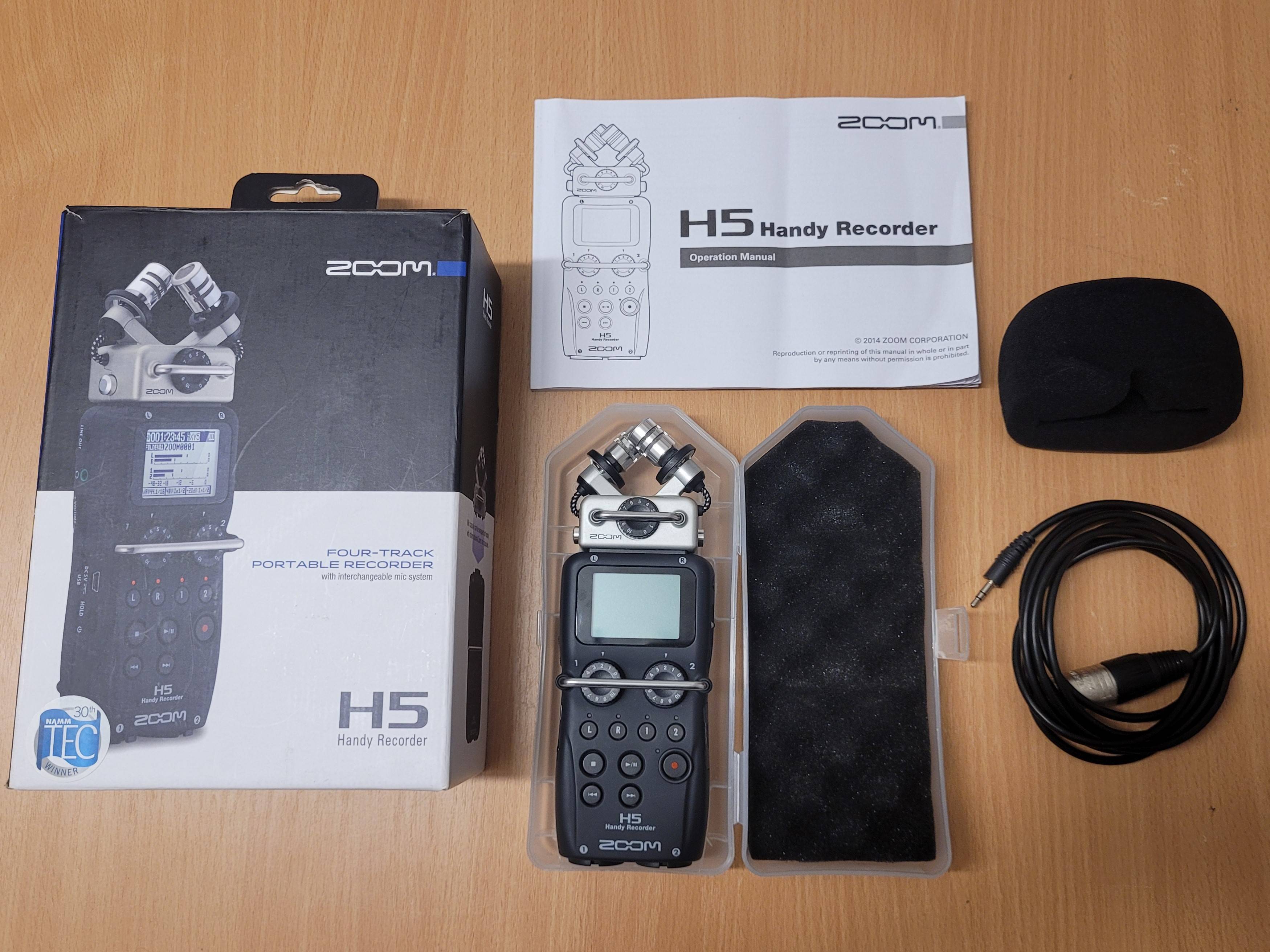

• Karton
• Zoom H5 Audio Recorder
• Zoom H5 Plastikcase
• Windschutz
• Adapterkabel XLR auf 3,5mm Klinke
• Anleitung

Leihanfrage und Support

📧 avt-service@uni-leipzig.de
☎ +49 341 97-34493
Mo - Fr 7 - 15 Uhr

Nutzung

Im Folgenden werden die Grundfunktionen des Zoom H5 Audiorecorders beschrieben. Nutzen Sie für eine umfangreichere Erklärung die beiliegende Anleitung oder folgenden Link.

Einschalten und Batteriewechsel

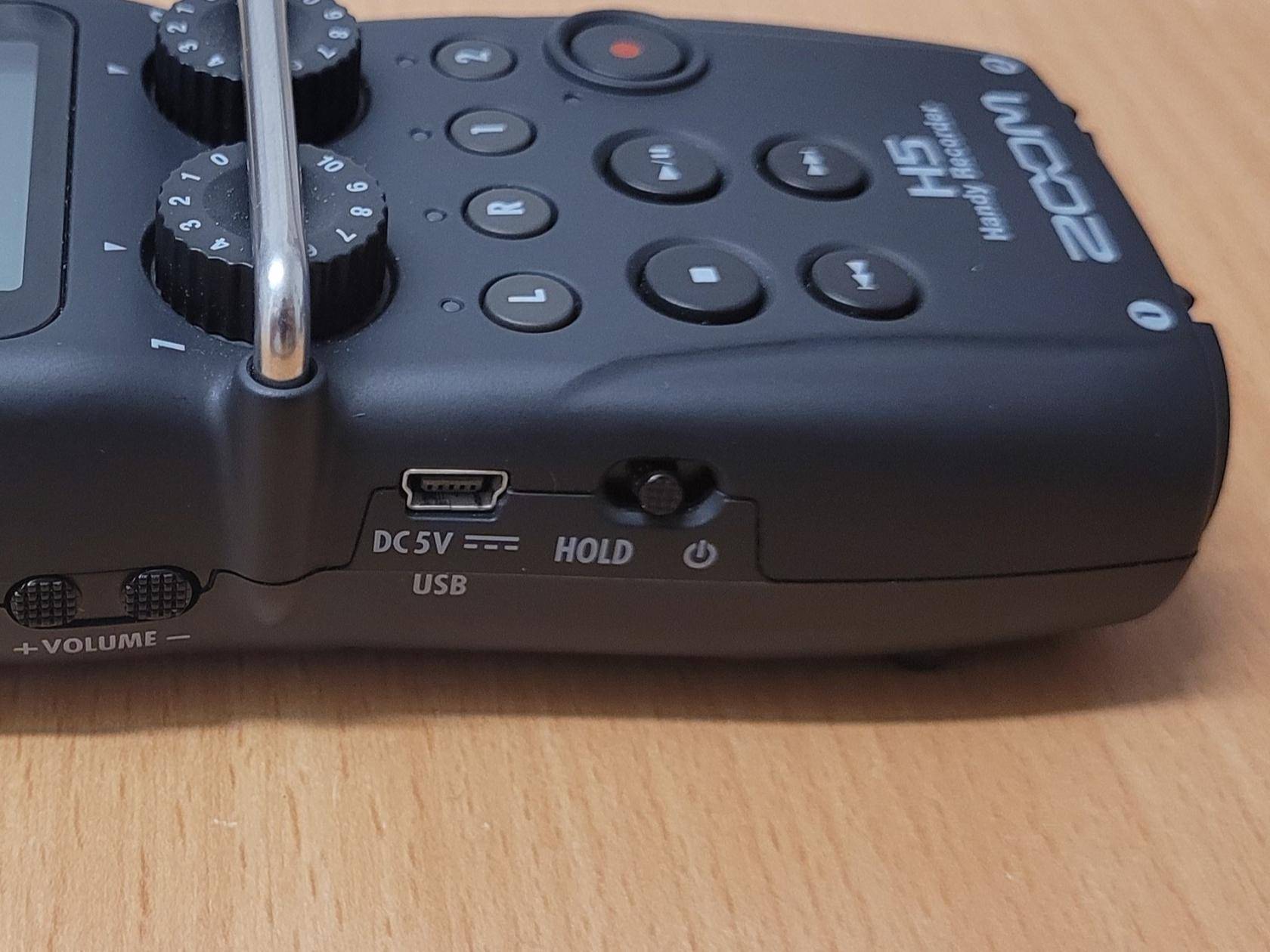

1. Der On/Off-Schalter befindet sich auf der linken Seite des Recorders. Schieben Sie diesen für eine Sekunde in Richtung des POWER-Symbols. Der Recorder schaltet sich ein und das Display beginnt zu leuchten.

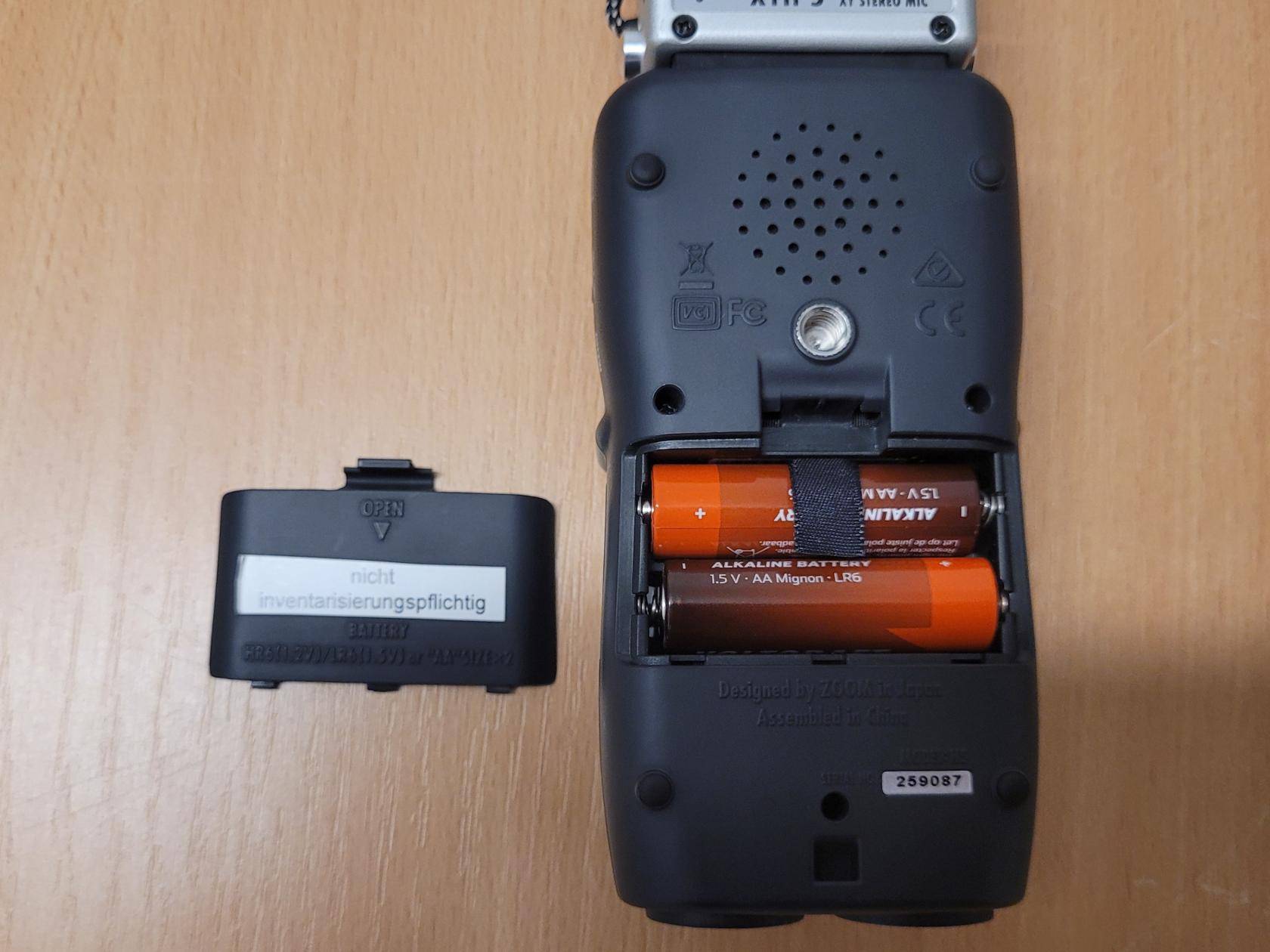

2. Sollten bei der Nutzung die Batterien leer werden, müssen diese im Batteriefach auf der Rückseite des Geräts getauscht werden.



Integriertes Stereo-Mikrofonpaar

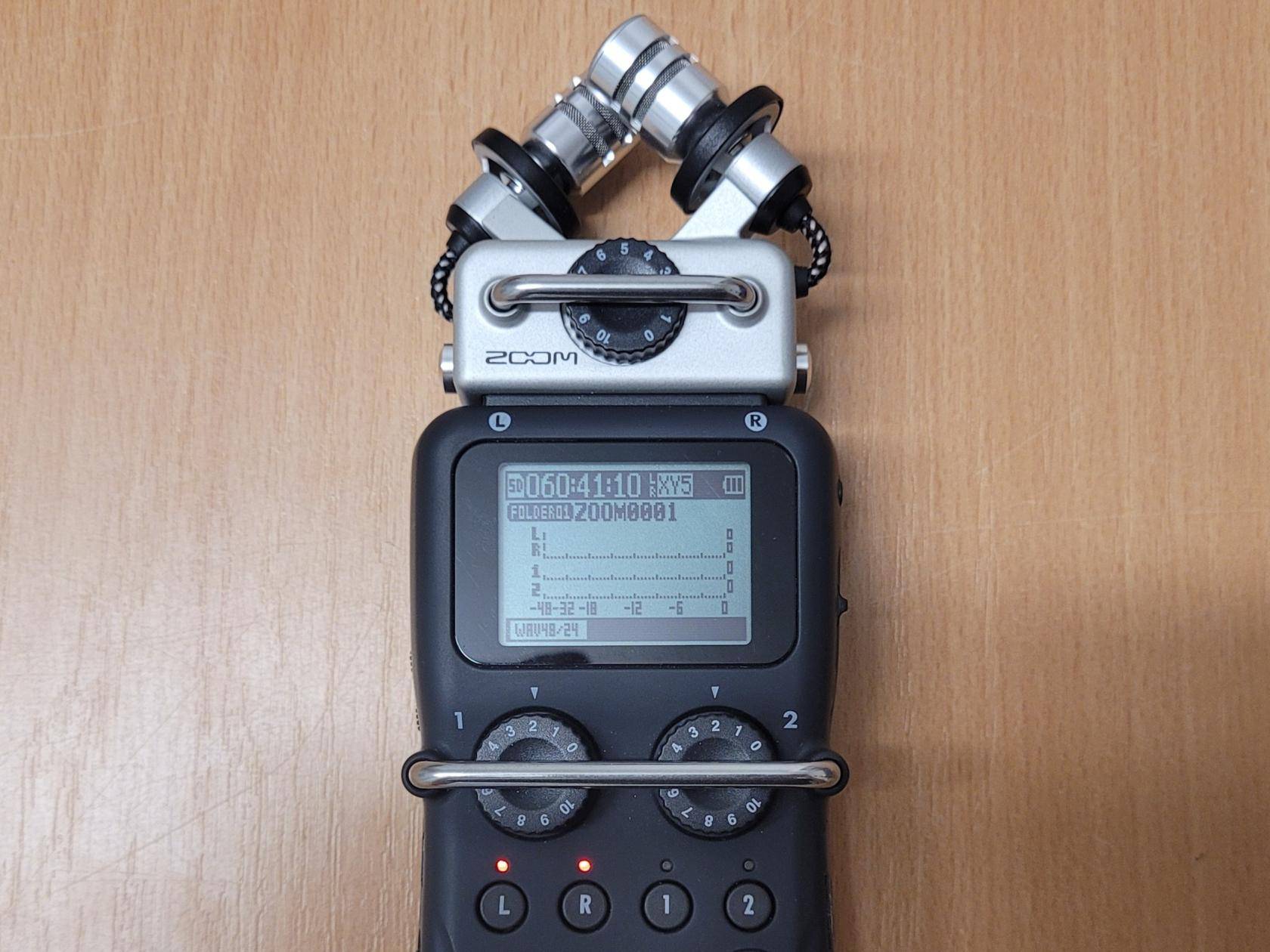

1. Um das integrierte Stereo-Mikrofonpaar zu nutzen, muss der Stereo-Kanal als Audioeingang ausgewählt werden. Drücken Sie dafür auf die L- oder R-Taste auf der Vorderseite des Recorders. Diese beginnen zu leuchten und im Display erscheint der Audiopegel des Stereo-Kanals.

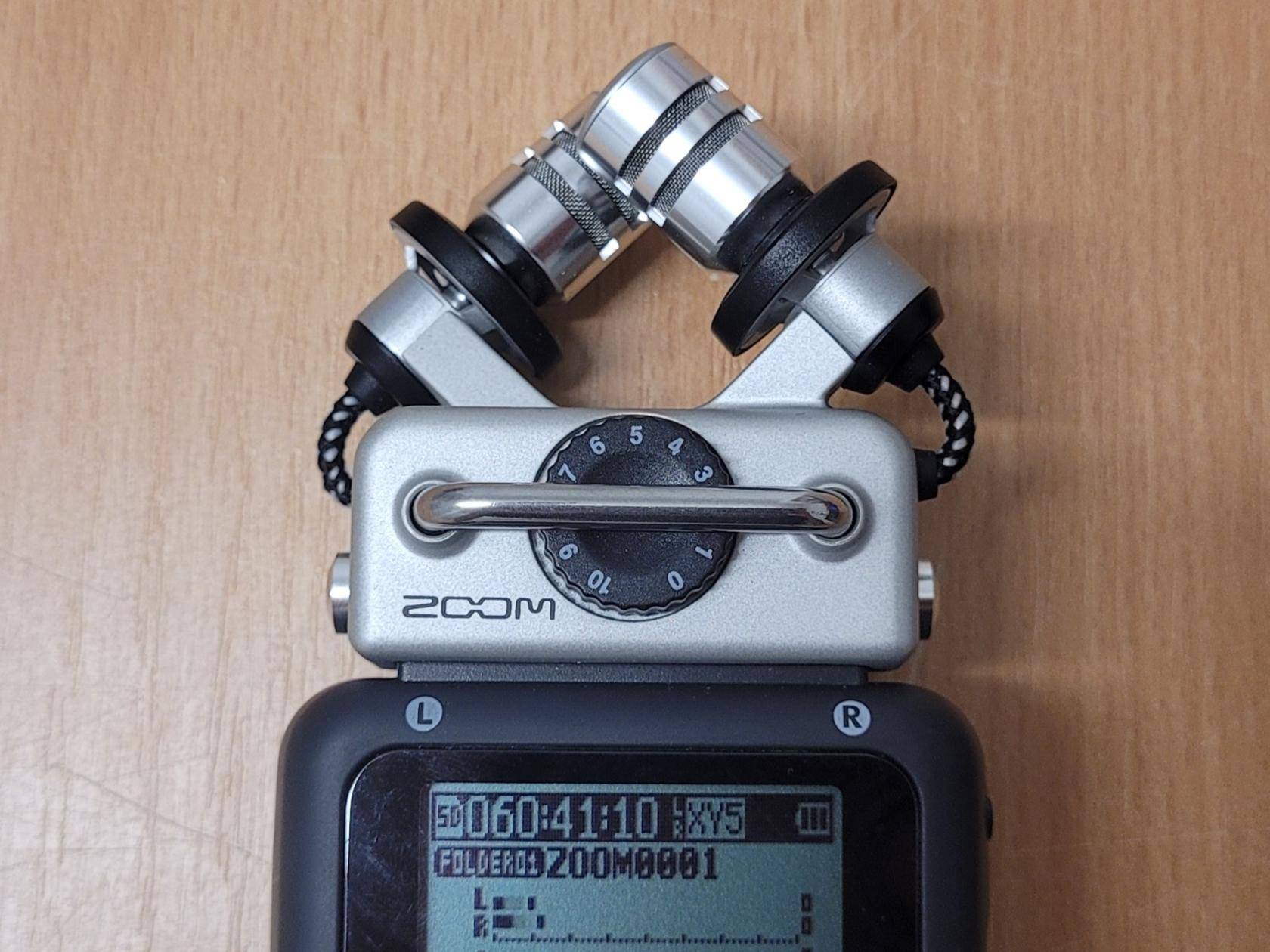

2. Stellen Sie nun mithilfe des Drehreglers am oberen Ende des Recorders die Verstärkung der Mikrofone ein. Erhöhen Sie die Verstärkung, bis der im Display angezeigte Audiopegel Werte zwischen -12 und -6 dB erreicht. Die dB-Skala finden Sie am unteren Rand des Displays. Die Verstärkung sollte keinesfalls zu hoch eingestellt werden, da die Audioaufnahme sonst verzerrt und unbrauchbar wird.



3. Sollten Sie Aufnahmen im Freien vornehmen, empfiehlt sich die Nutzung des Windschutzes. Stülpen Sie diesen entsprechend der Aussparung über die Mikrofone, um Windgeräusche zu minimieren.



Anschluss externer Mikrofone und Audioquellen

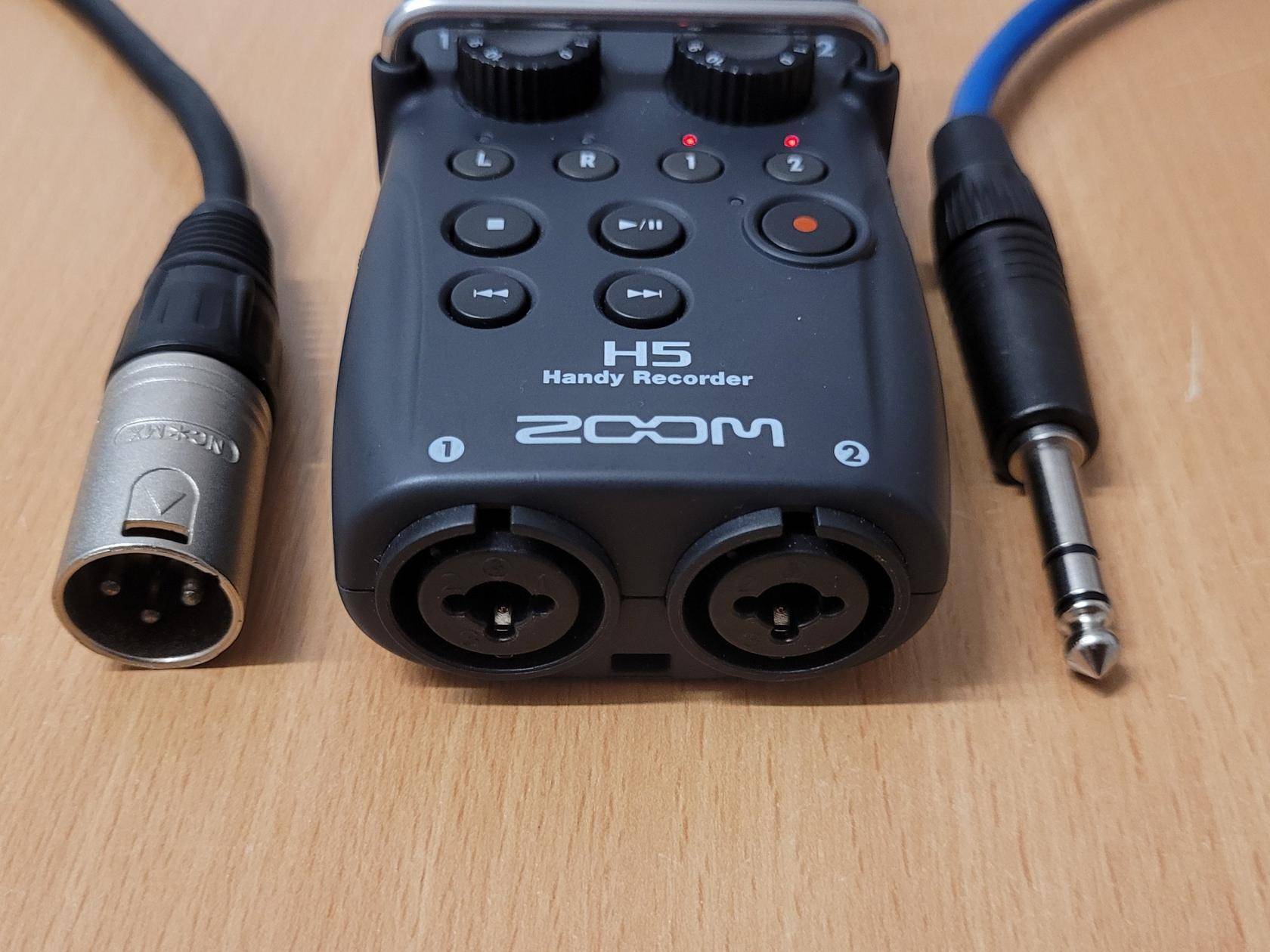

1. Externe Mikrofone und Audioquellen können über die Kombibuchsen 1 und 2 am unteren Ende des Zoom H5 angeschlossen werden. Nutzen Sie für den Anschluss jeweils ein XLR oder 6,3 mm Klinkenkabel.

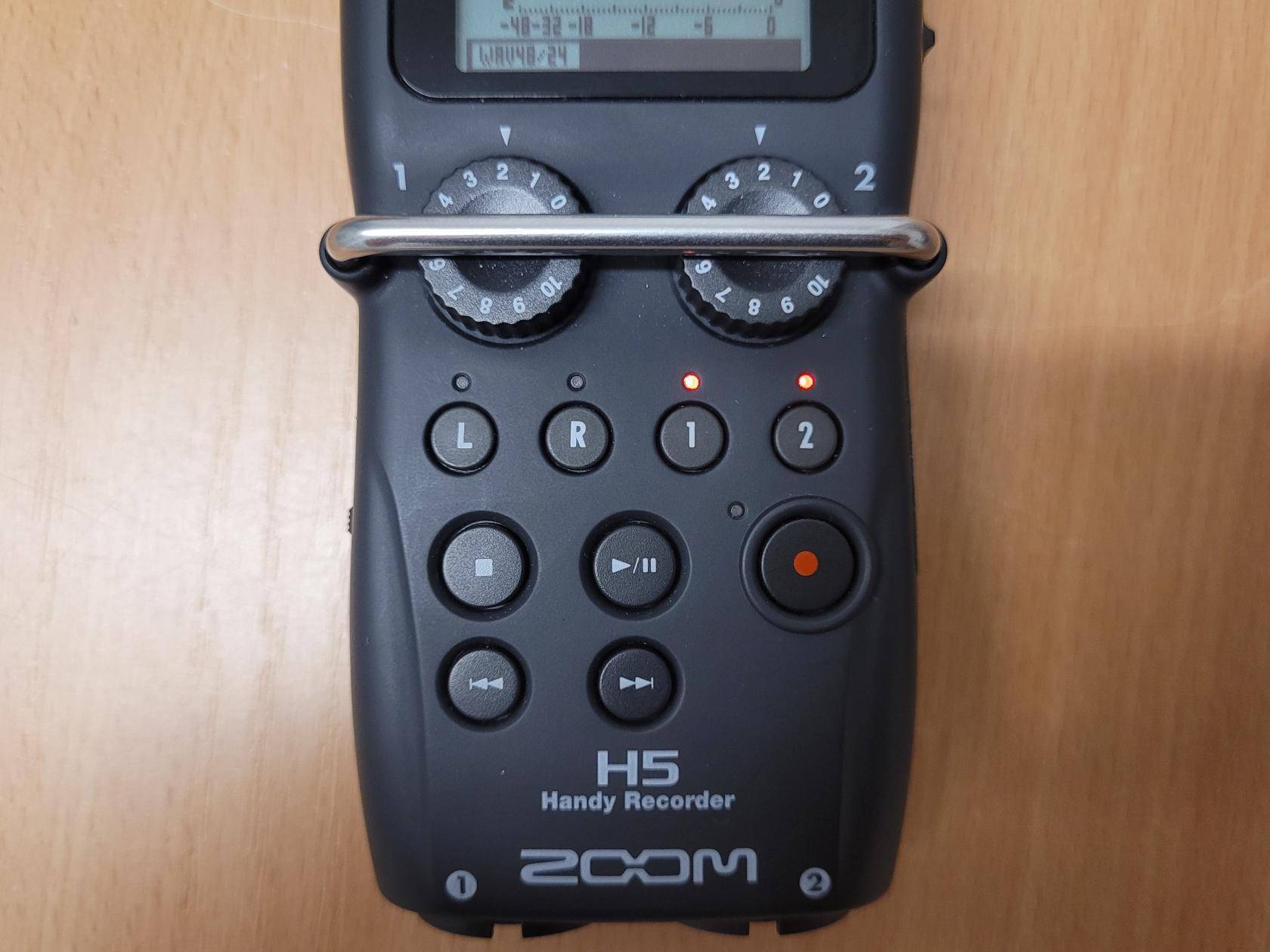

2. Wählen Sie nun die genutzten Anschlüsse als Audioeingang aus, indem Sie auf den entsprechenden Knopf 1 oder 2 am Zoom H5 drücken. Die zugehörige LED beginnt zu leuchten und der Audiopegel wird im Display angezeigt.



3. Stellen Sie nun die Verstärkung für jeden Kanal ein, indem Sie die Gain-Regler in der Mitte des Gerätes drehen. Erhöhen Sie die Verstärkung bis der im Display angezeigte Audiopegel Werte zwischen -12 und -6 dB erreicht. Die dB-Skala finden Sie am unteren Rand des Displays. Die Verstärkung sollte keinesfalls zu hoch eingestellt werden, da die Audioaufnahme sonst verzerrt und unbrauchbar wird.

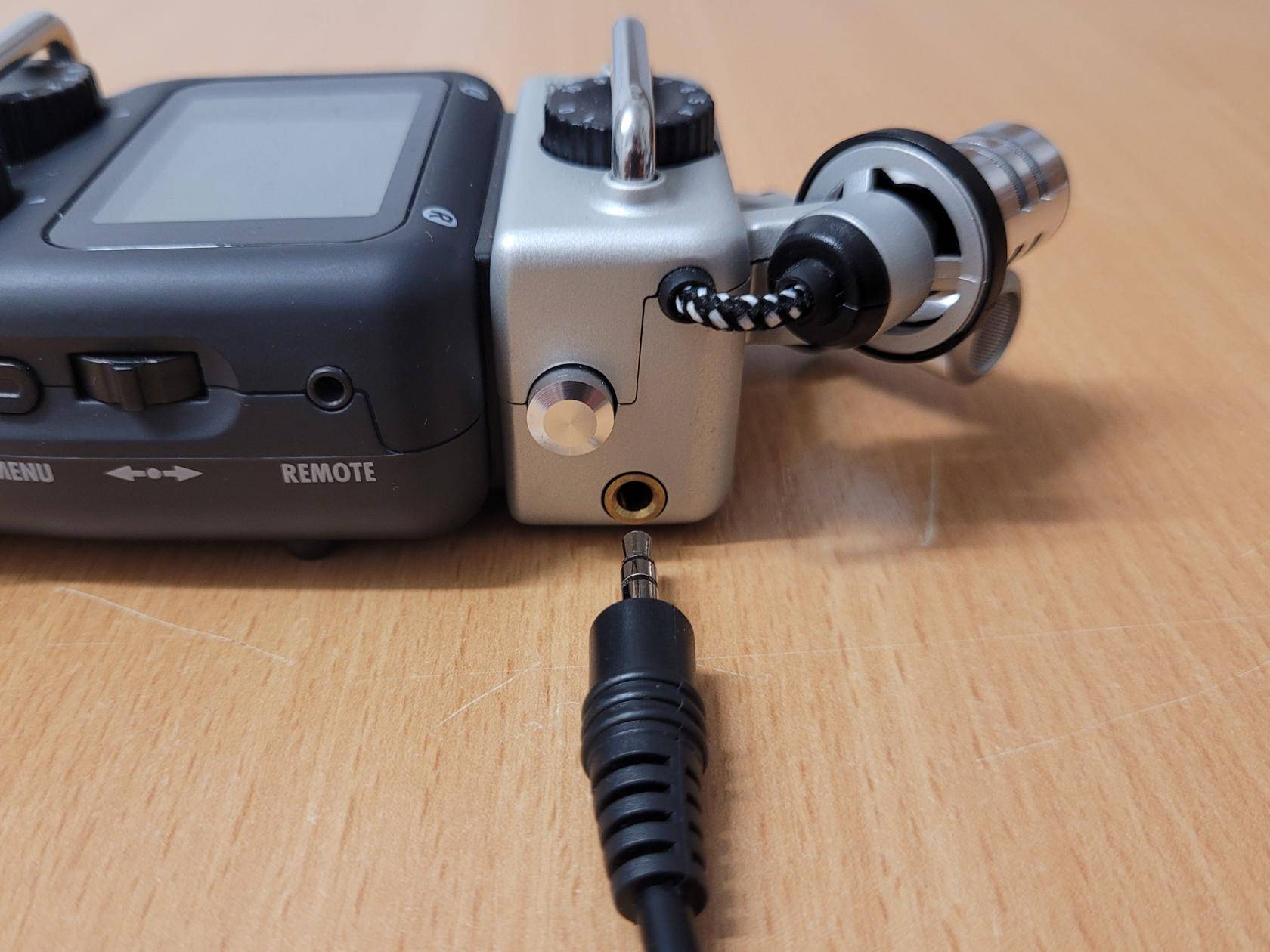

4. Über den Line-Eingang oben rechts am Recorder können auch Audioquellen per 3,5 mm Klinkenkabel angeschlossen werden. Wählen Sie dafür den L/R-Stereo-Kanal als Audioquelle aus und stellen Sie den entsprechenden Gain-Regler wie oben beschrieben ein.



Audioaufnahme

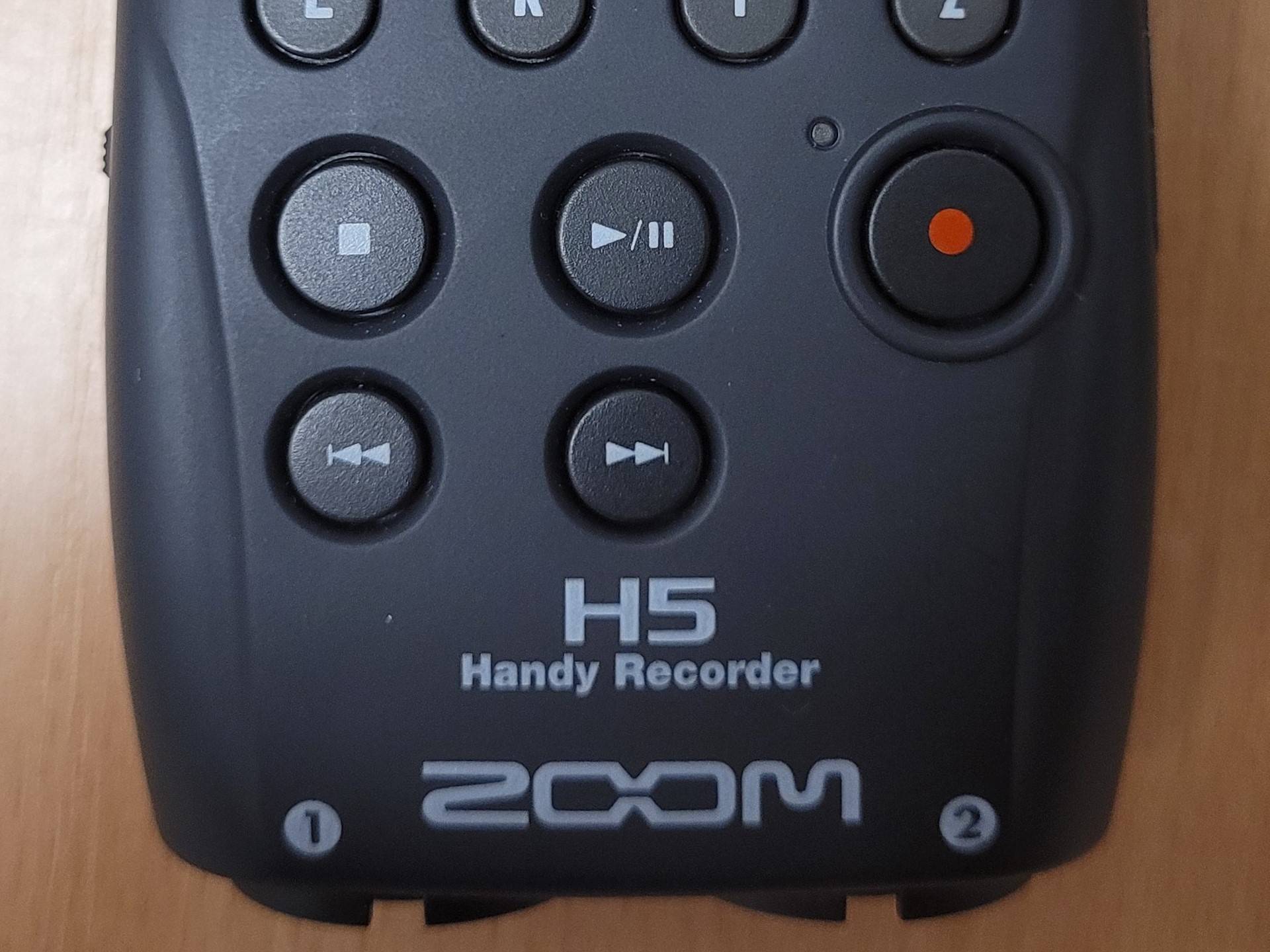

1. Sobald Sie alle Ihre Quellen angeschlossen und die Audiopegel richtig eingestellt haben, starten Sie die Aufnahme Druck auf den roten Punkt ⬤. Mit ▶/⏸ pausieren Sie die laufende Aufnahme und nehmen bei erneutem Drücken weiter auf. Drücken Sie die mit einem Quadrat (⏹) gekennzeichnete Taste, um die Aufnahme zu beenden. Die Aufnahme ist dann automatisch auf der SD-Karte im Gerät gespeichert und befindet sich im auf dem Display angezeigten Ordner (standardmäßig FOLDER 01).

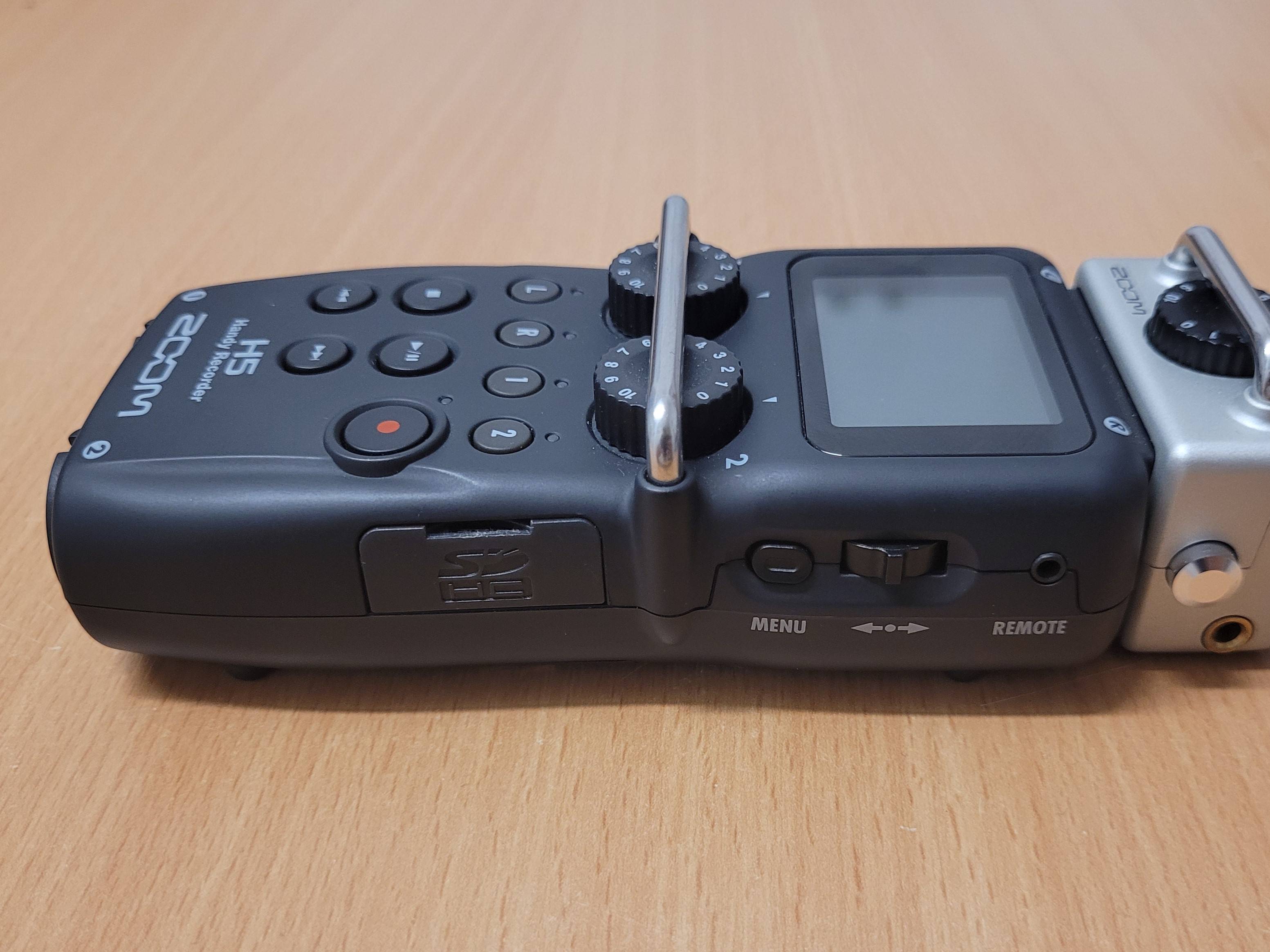

2. Wenn Sie Ihre Aufnahme beendet haben, können Sie den Zoom H5 ausschalten und die SD-Karte entnehmen, um Ihre Datei auf einem eigenen Gerät zu sichern. Das SD-Fach befindet sich auf der rechten Seite des Recorders unter einer Klappe. Stecken Sie die SD-Karte nach Sicherung Ihrer Daten bitte unbedingt wieder in den Zoom H5.
