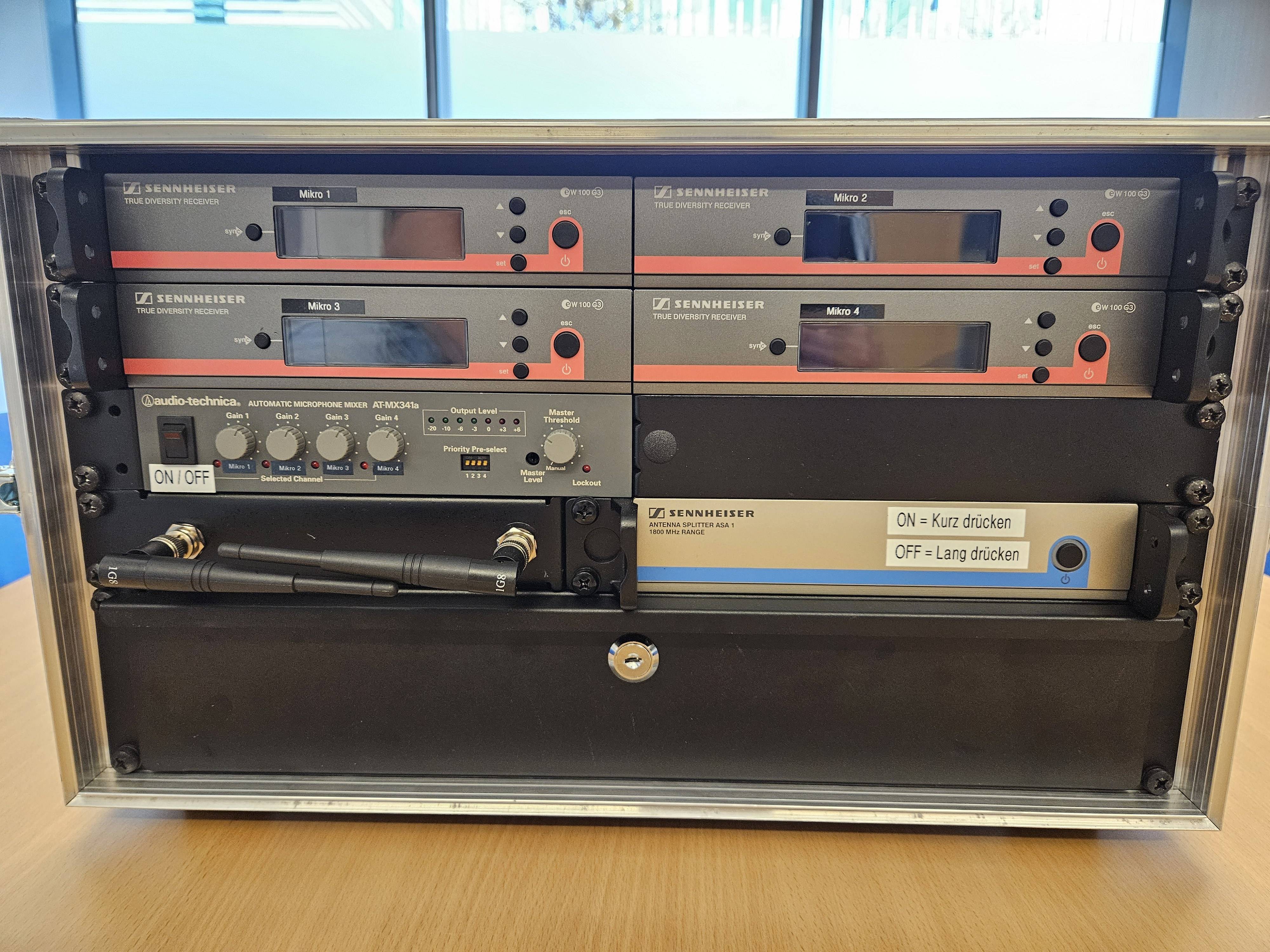

Funkmikrofonrack Sennheiser 4-fach

Das Rack bietet 4 einzelne Funkmikrofone, welche zusammen als ein Audiosignal für diverse Anwendungsfälle genutzt werden können.

Inhalt

• 4x Funkmikrofonempfänger Sennheiser ew 100 G3
• 4x Handmikrofon Sennheiser ew 100 G3
• Automatikmischer audio-technica
• Antennensplitter Sennheiser

Leihanfrage und Support

📧 avt-service@uni-leipzig.de
☎ +49 341 97-34493
Mo - Fr 7 - 15 Uhr

Transporthinweise

Das Rack ist recht sperrig und vor allem SCHWER. Das sollte unbedingt für die Transportplanung berücksichtigt werden. Beispielsweise kann das Rack zu zweit getragen werden.

Inbetriebnahme

Aufbau

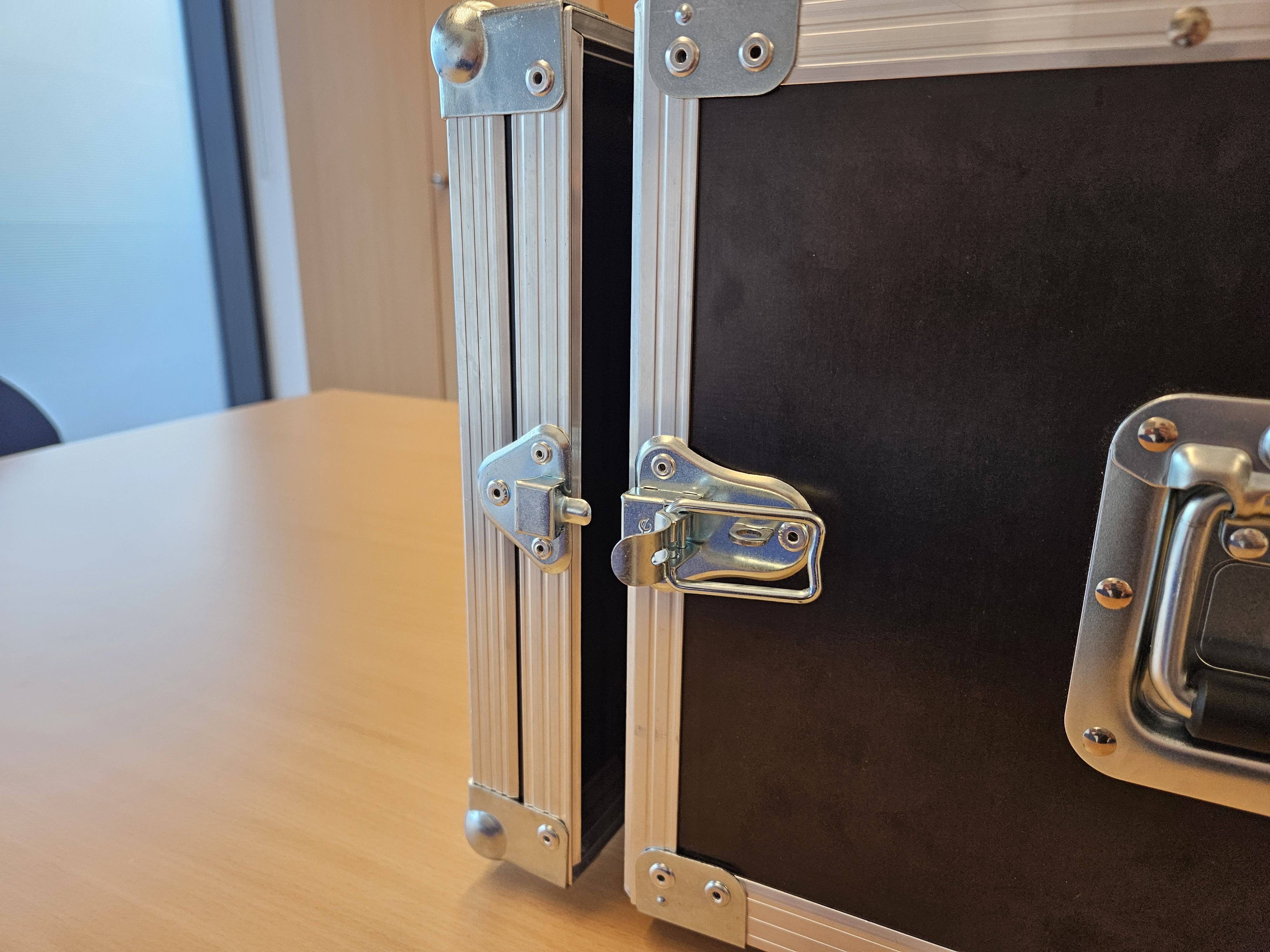

1. Öffnen Sie die Front- und Rückblende Des Racks an den entsprechenden Verschlüssen und nehmen Sie die Blenden vollständig ab.

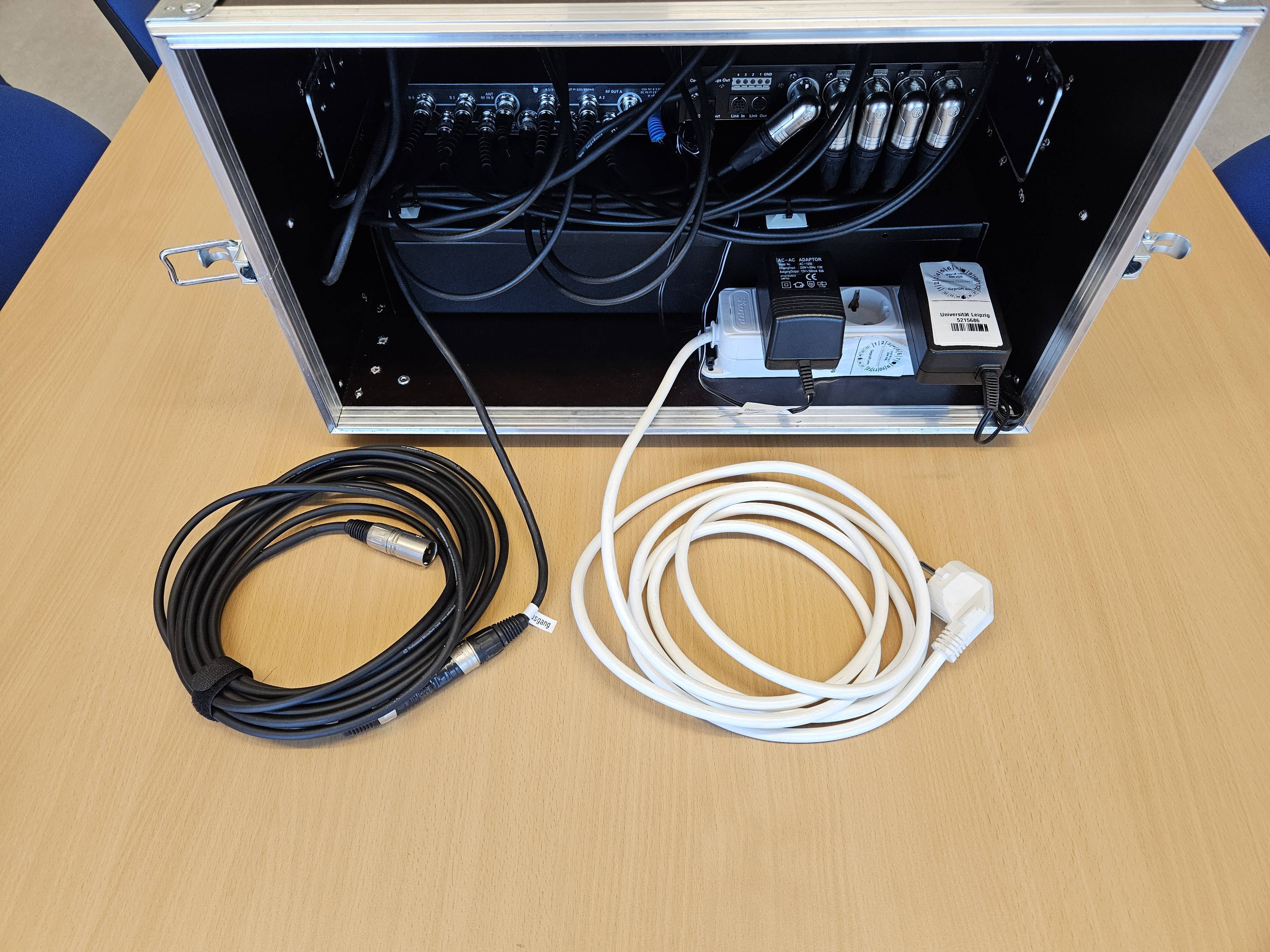

2. Auf der Rückseite befinden sich 2 Kabel.

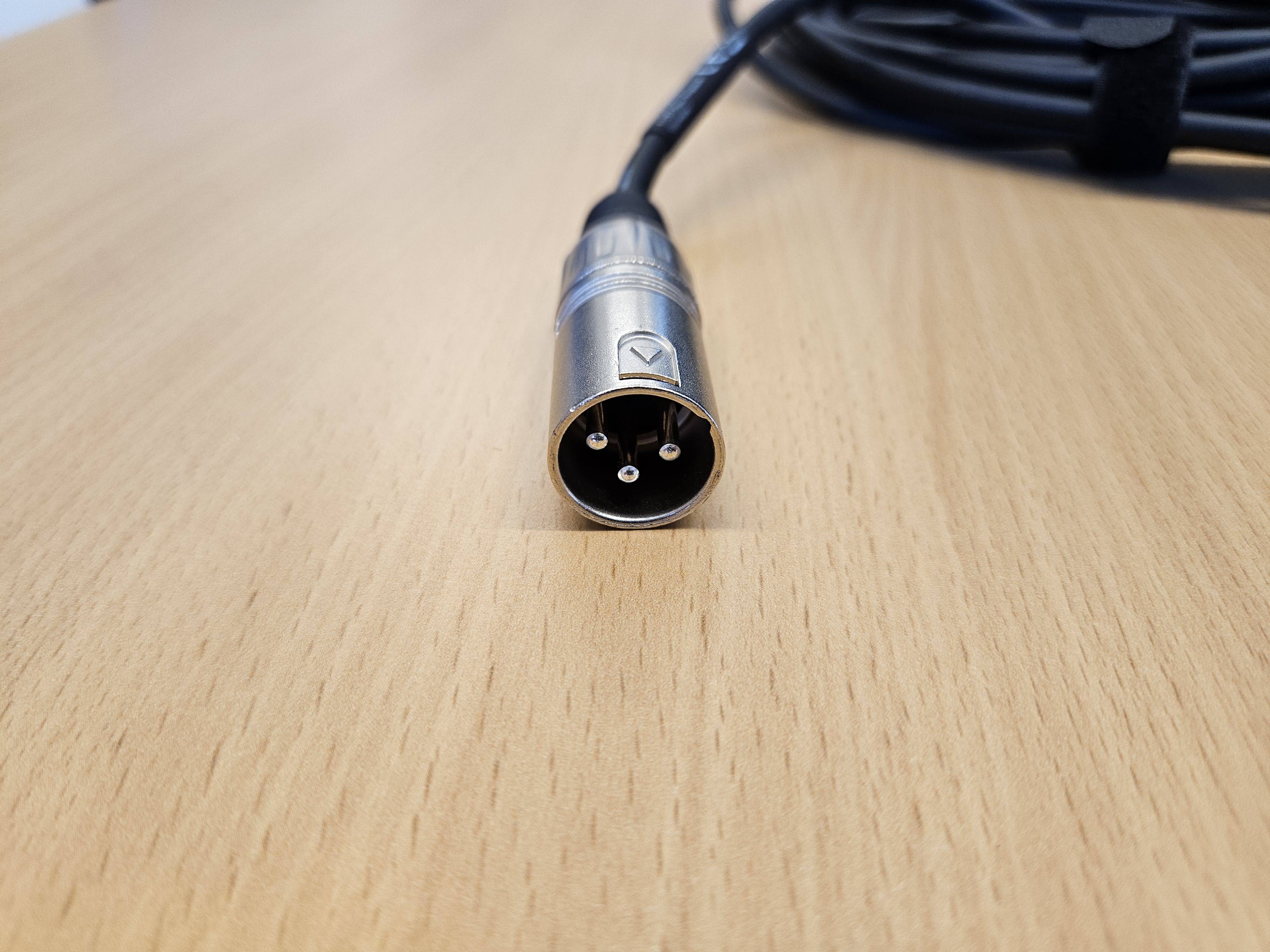

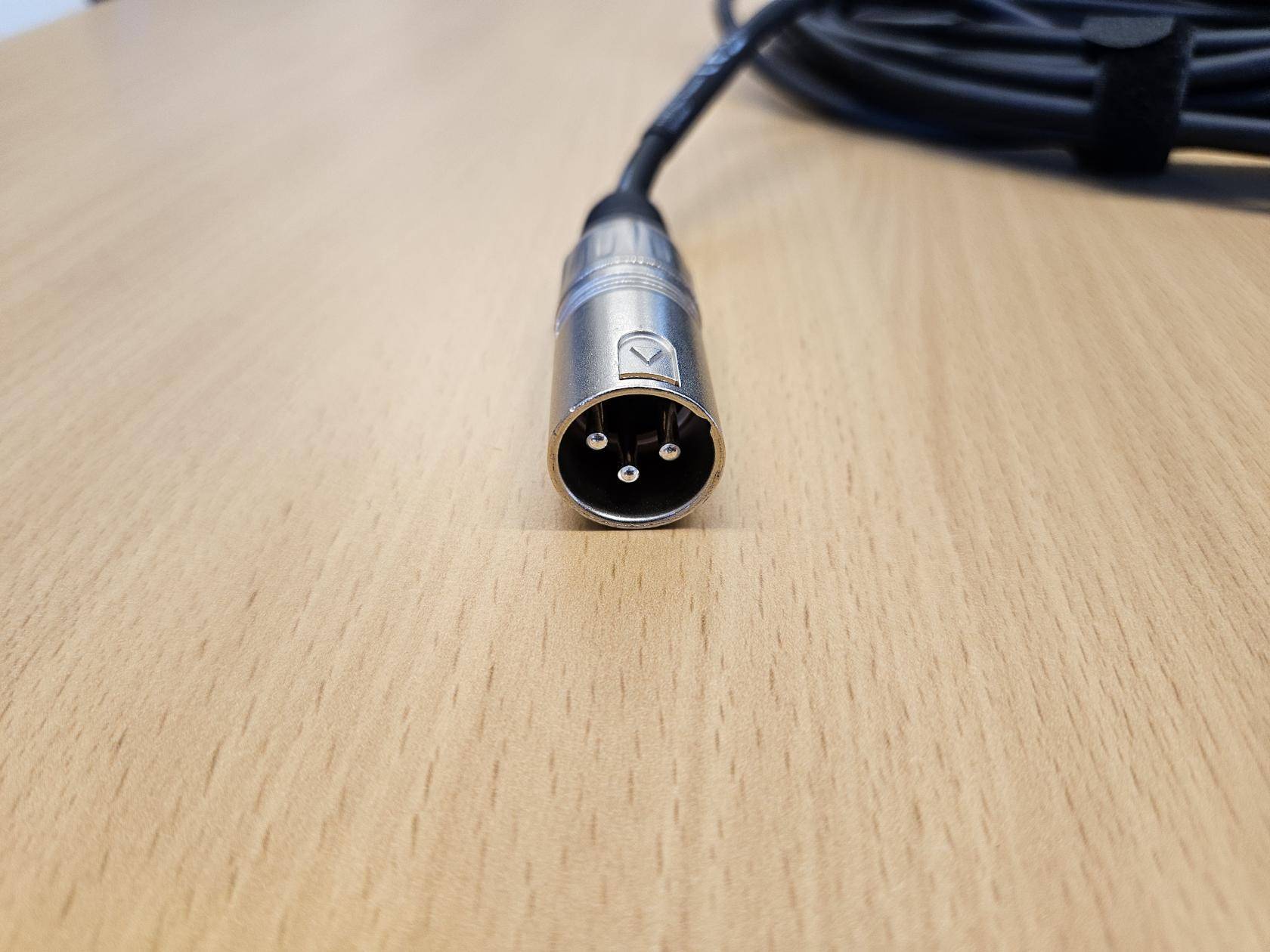

3. Stecken Sie das weiße Stromkabel in eine Steckdose. Verbinden Sie anschließend das XLR Kabel mit einem Audiogerät Ihrer Wahl (bspw. Mischpult, Beschallungsanlage, Aufnahmegerät).



Inbetriebnahme

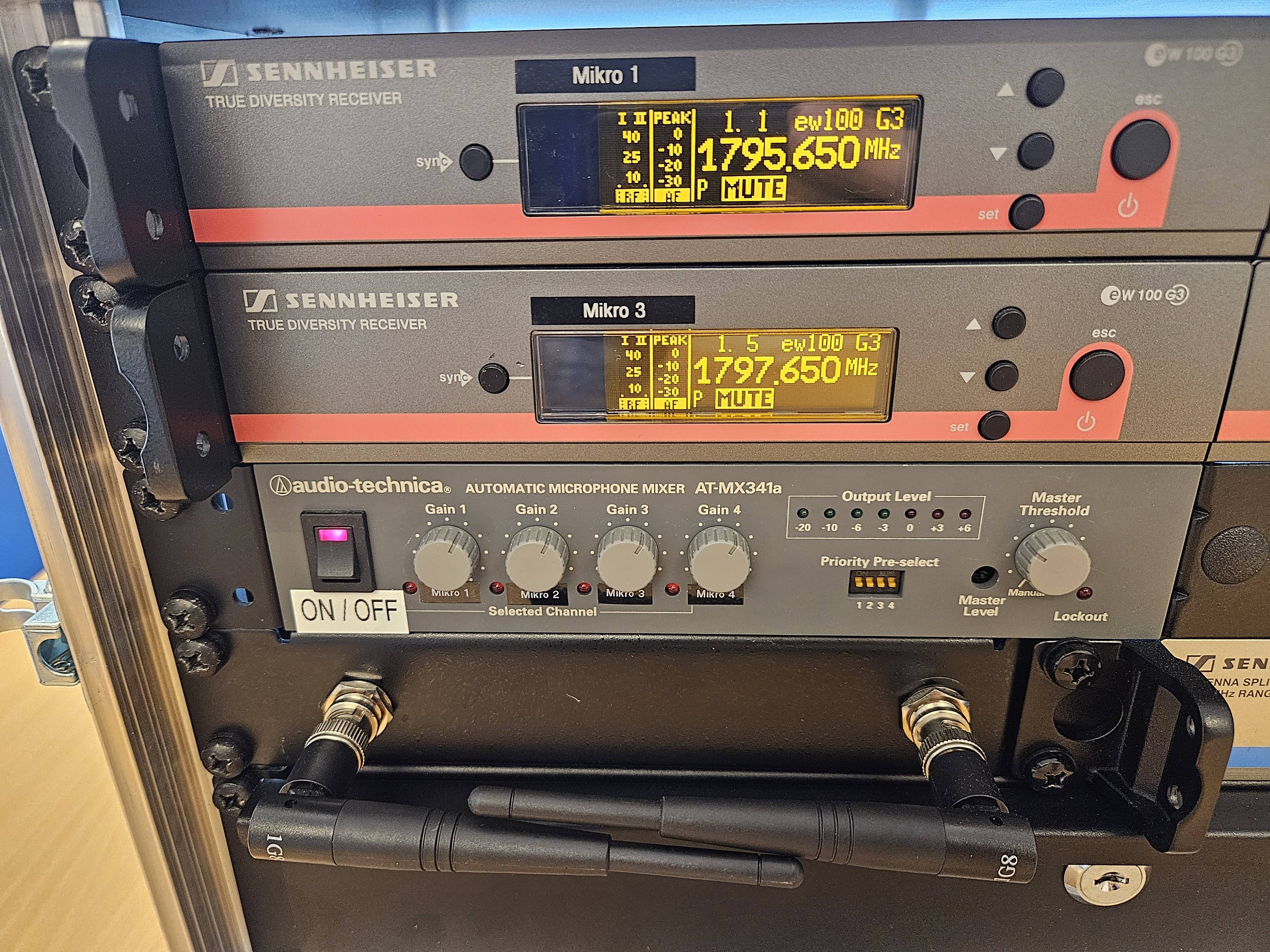

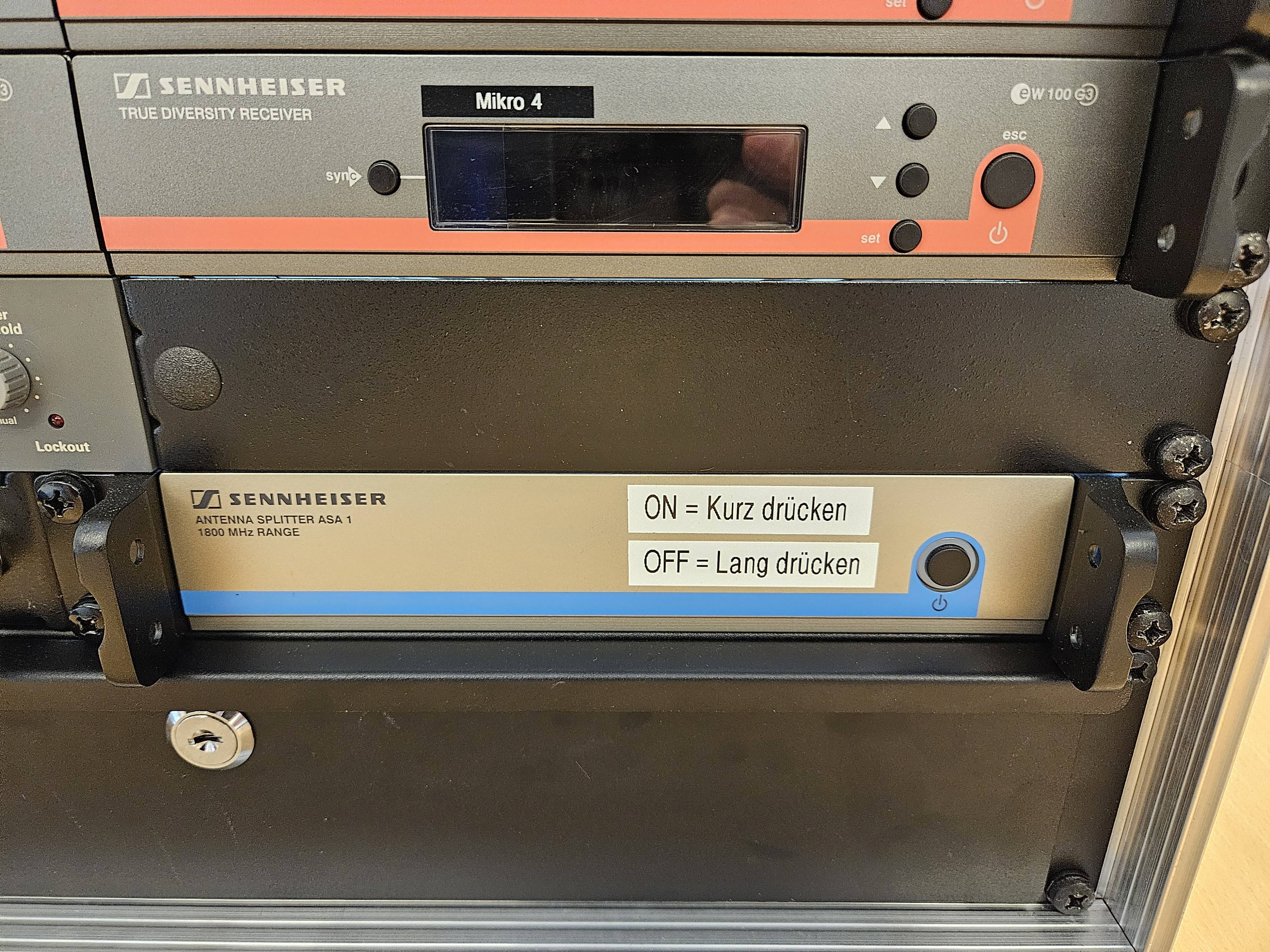

1. Drücken Sie den blau gekennzeichneten On/Off Button auf der Vorderseite des Racks.

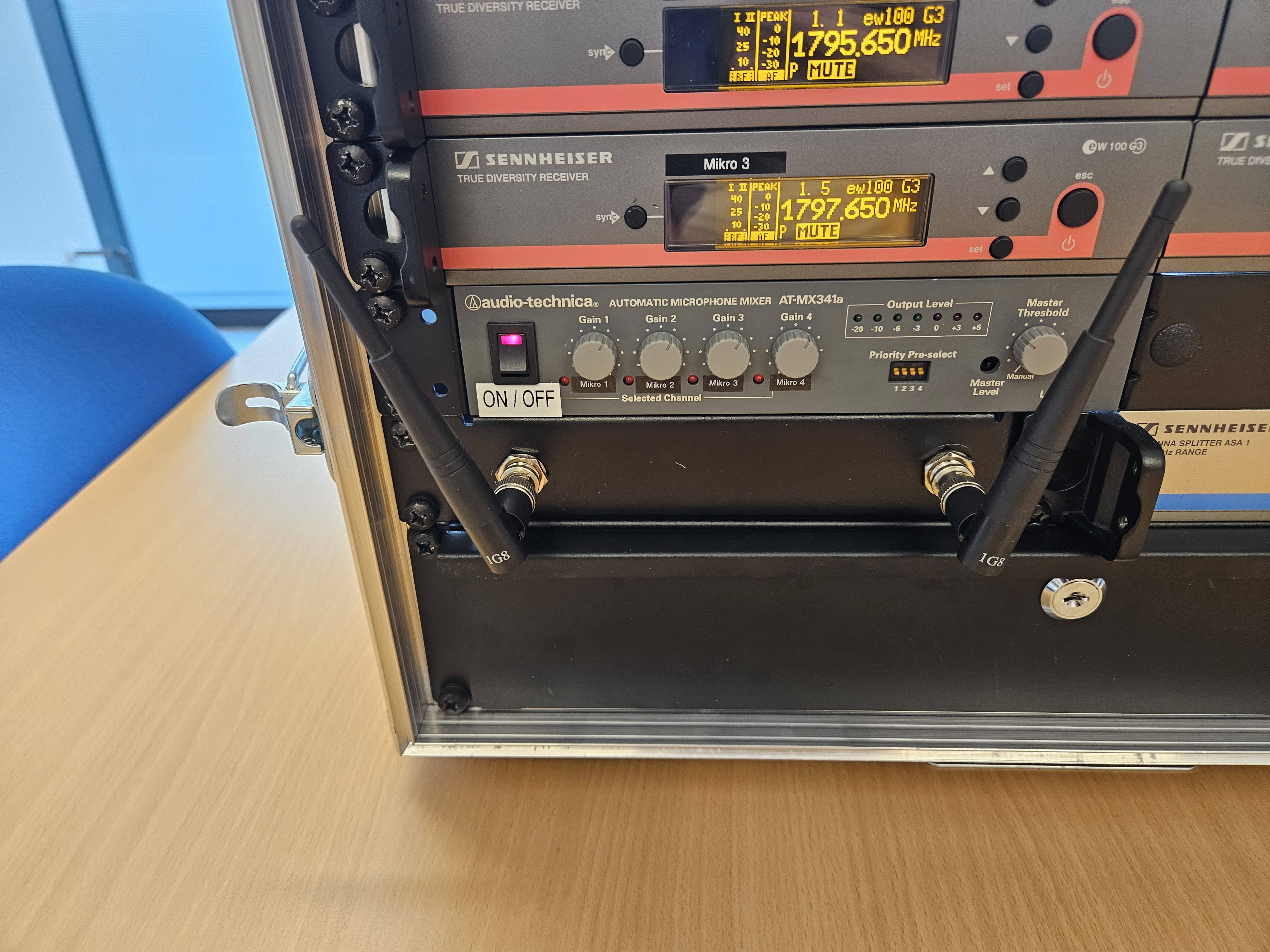

2. Betätigen Sie anschließend den mit "ON / OFF" beschrifteten Kippschalter auf der linken Seite des Racks. Dieser beginnt zu leuchten.



3. Richten Sie die beiden Ampfangsantennen auf, sodass Sie leicht voneinander weg zeigen.

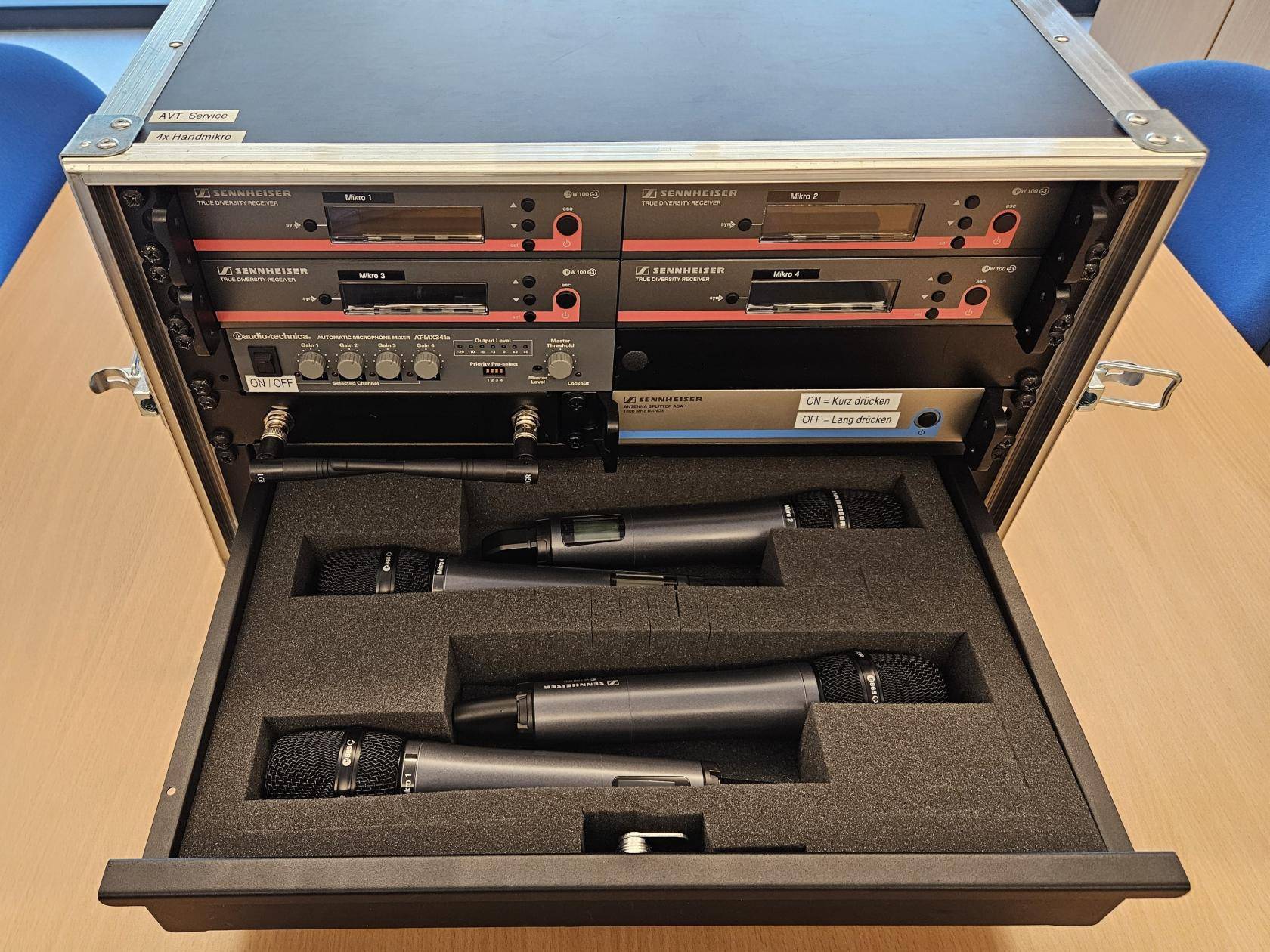

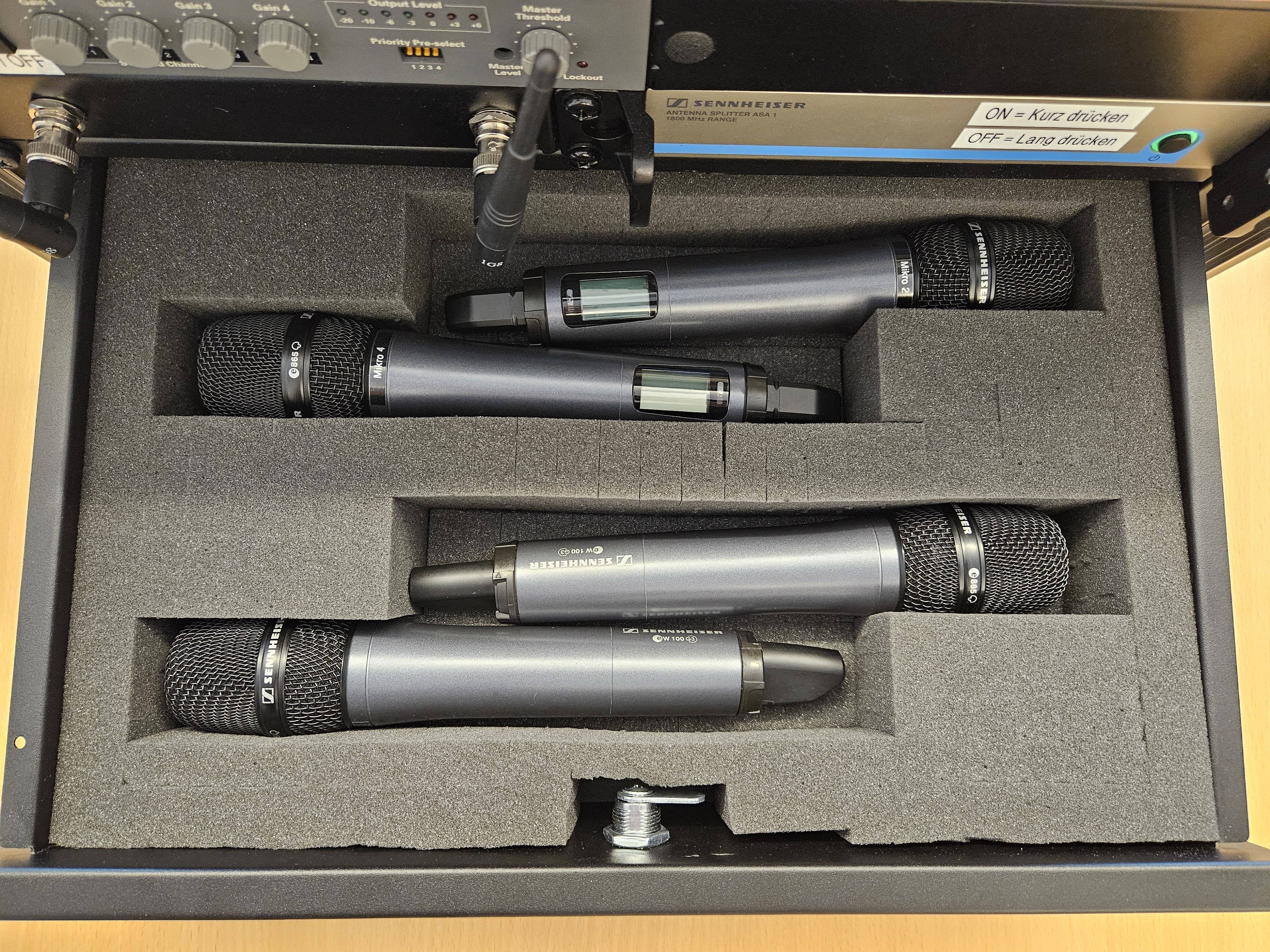

4. Öffnen Sie die Schublade auf der Vorderseite des Rack und entnehmen Sie die benötigte Anzahl an Mikrofonen.

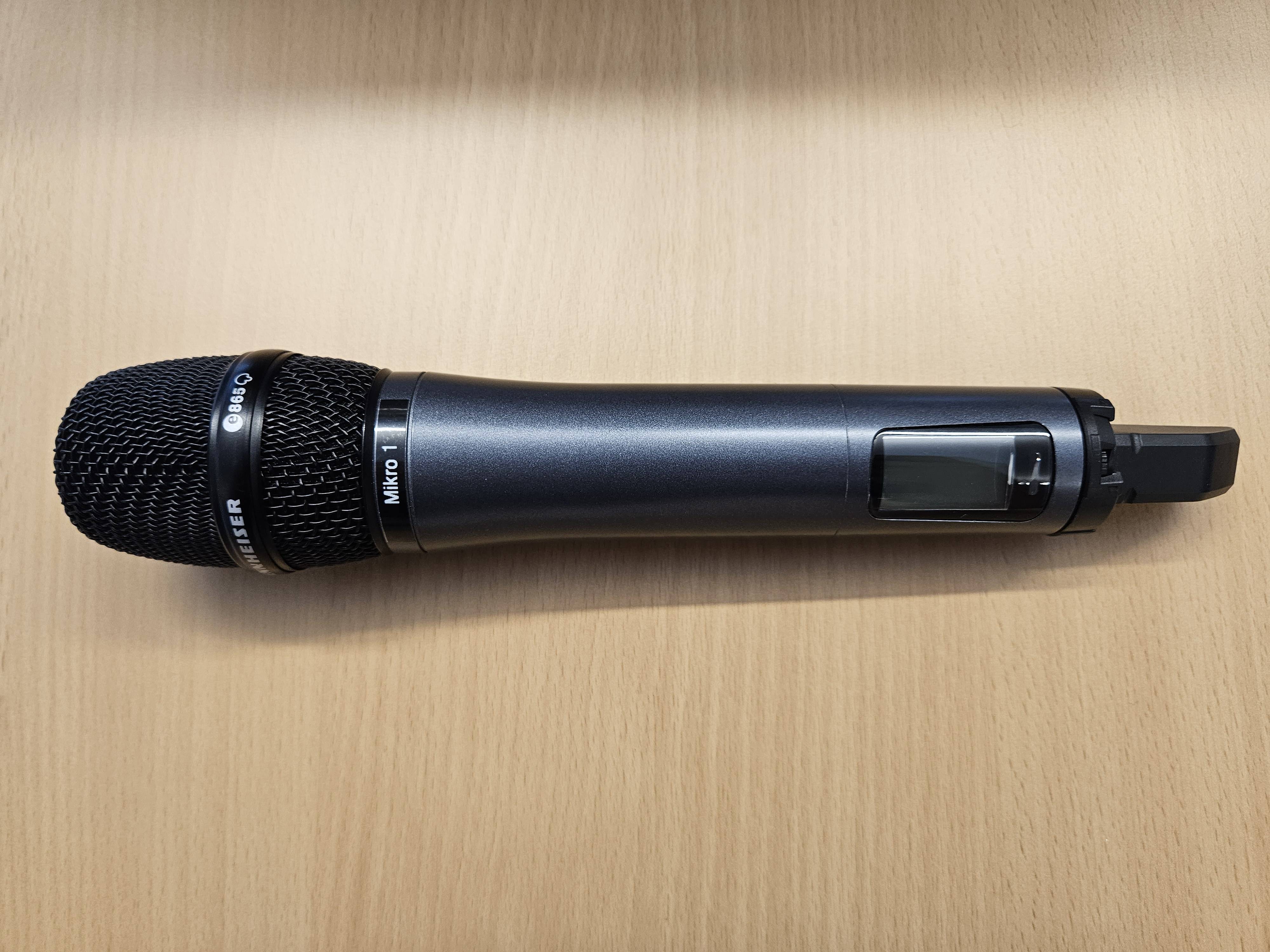

5. Schalten Sie die jeweiligen Mikrofone ein, indem Sie auf den kleinen roten Button am unteren Ring des Mikrofons drücken.

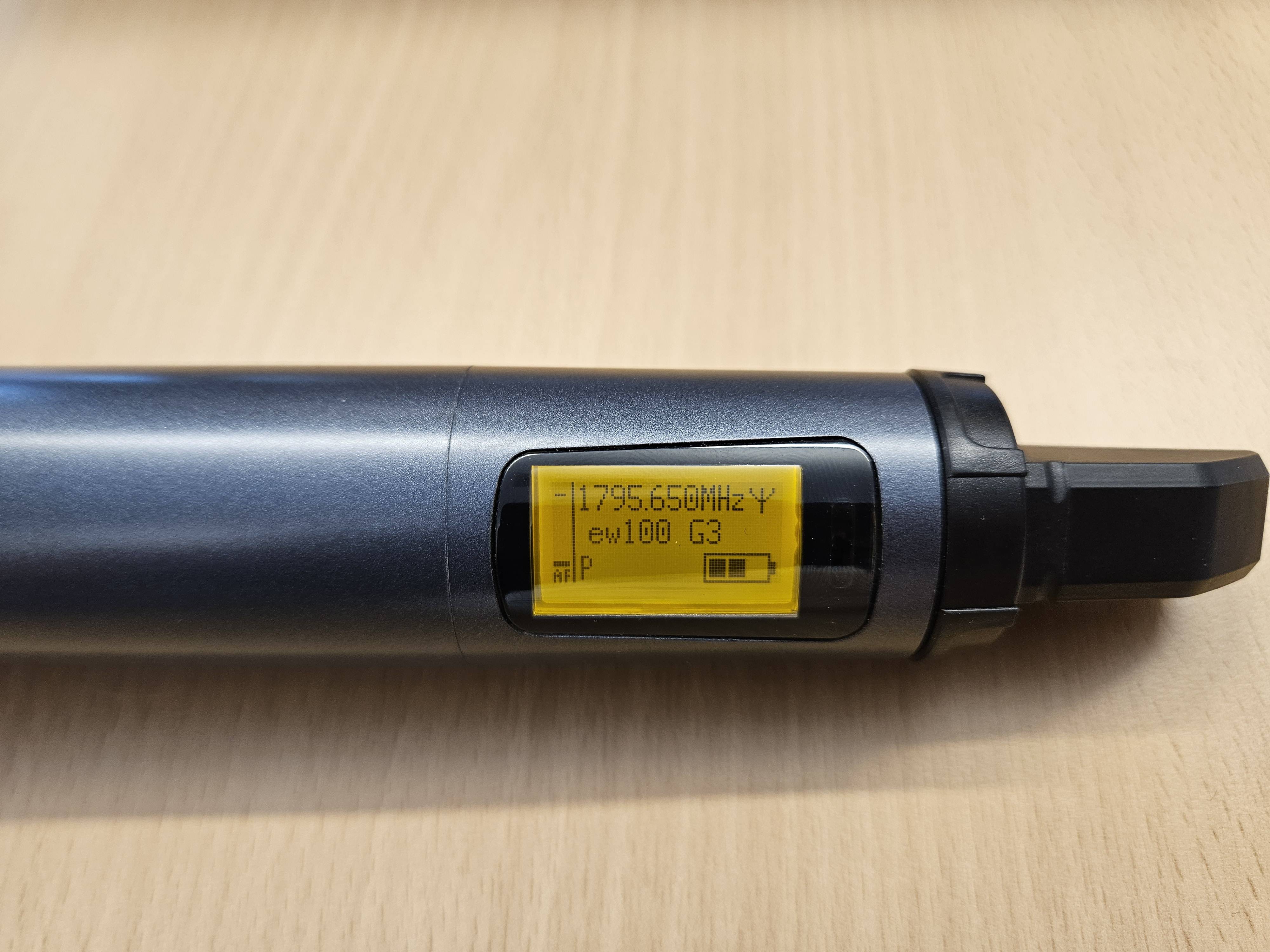

6. Das Display beginnt zu leuchten und zeigt den Akkustand sowie die Sendefrequenz.



7. Sobald die Mikrofone eingeschaltet sind, können Sie genutzt werden. Am Rack muss und sollte nichts weiter eingestellt werden, um die korrekte Funktionsweise zu gewährleisten.

Austausch der Batterien eines Mikrofons

1. Sollten die Batterien oder Akkus der Funkmikrofone während der Nutzung leer werden, können Sie leicht gegen 2 AA Batterien getauscht werden. LEGEN SIE IN DIESEM FALL DIE ORANGEFARBENEN AKKUS BITTE UNBEDINGT WIEDER IN DIE MIKROFONSCHUBLADE.

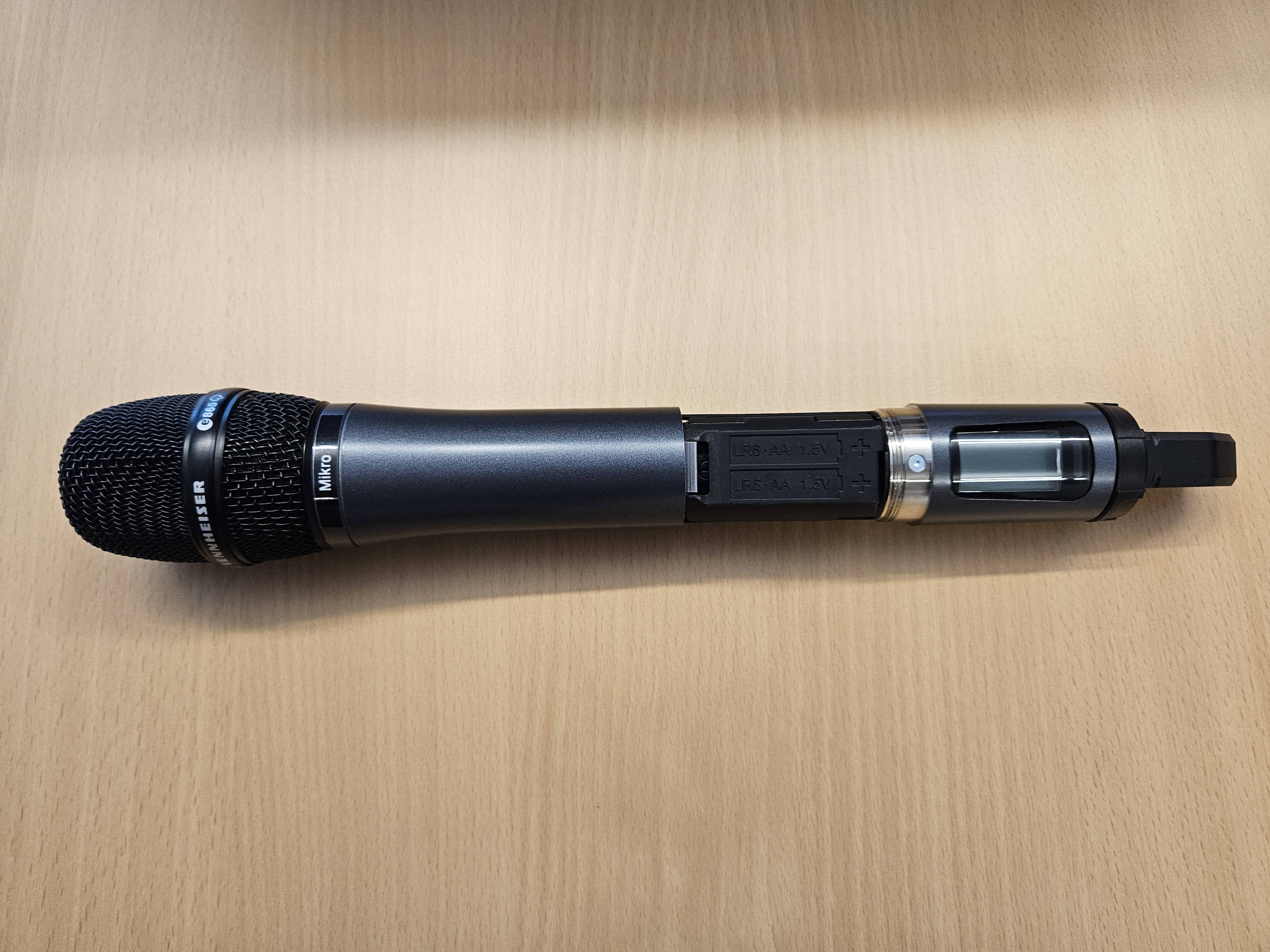

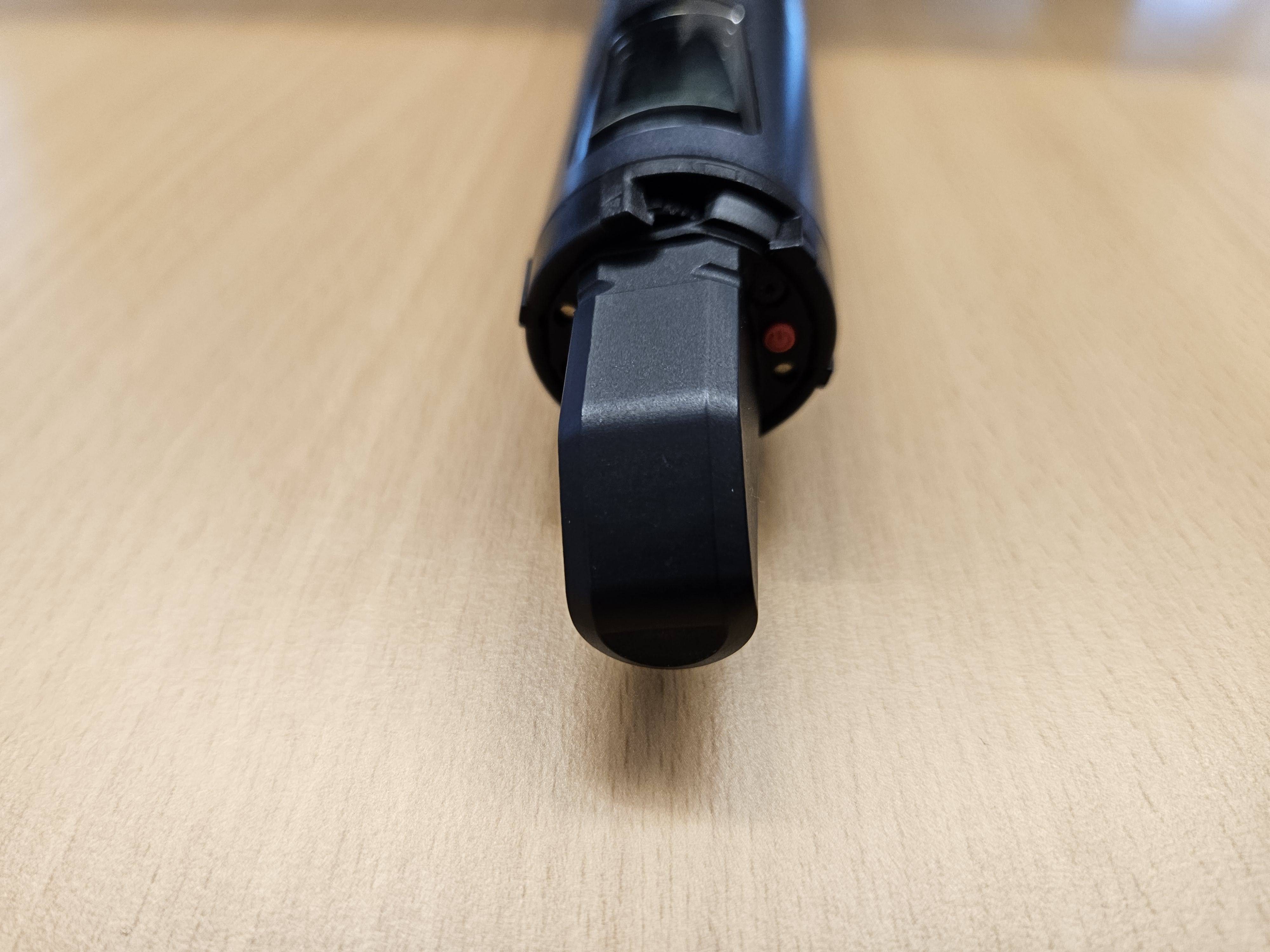

2. Schrauben Sie den unteren Teil des eines Mikrofons auf, um an das Batteriefach zu gelangen.

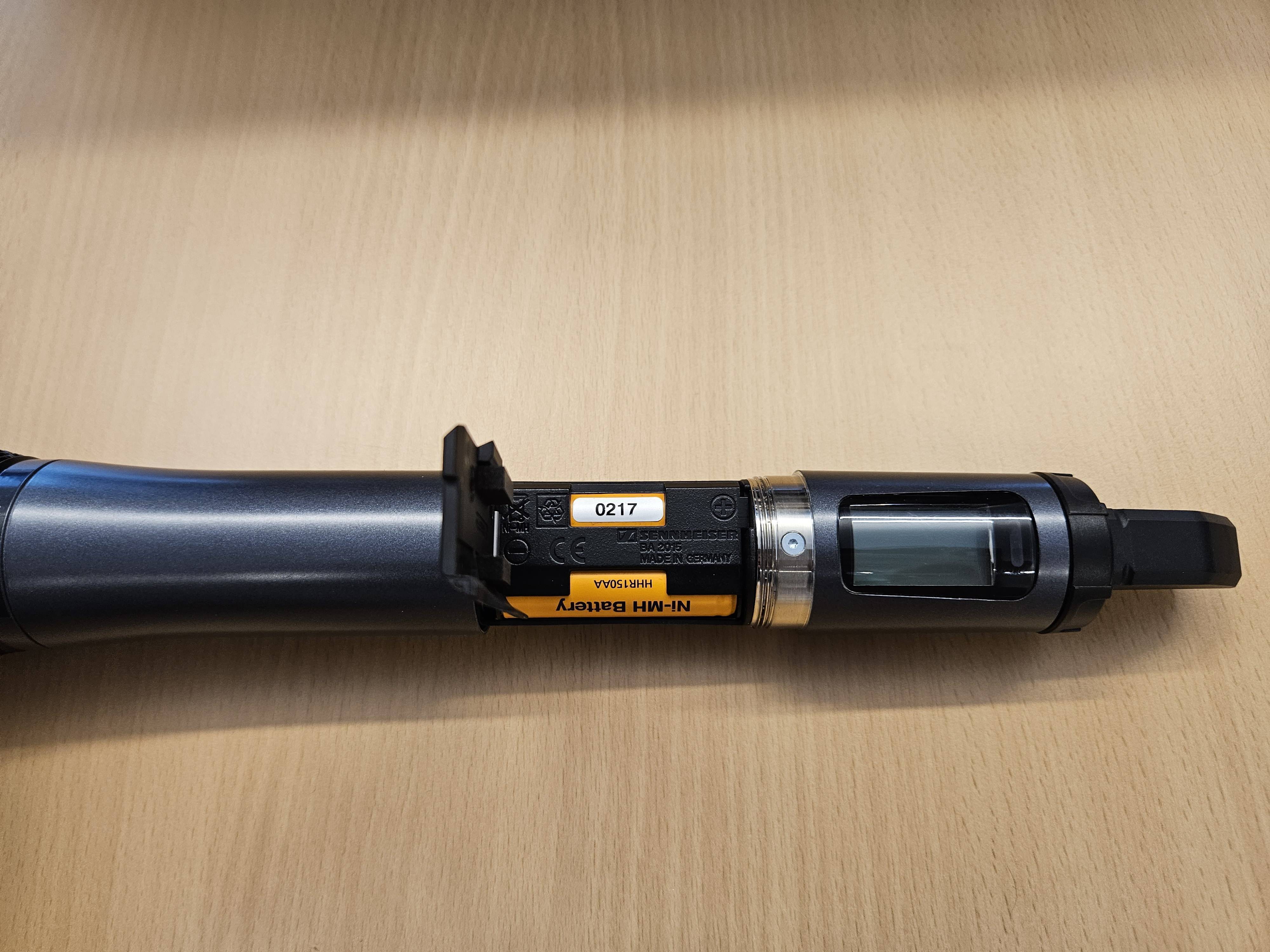

3. Öffen Sie nun die Batterieklappe und entnehmen Sie den Akku. Legen Sie die neuen AA Batterien entsprechend der Abbildung auf der Batterieklappe ein. Legen Sie den leeren Akku in die Mikrofonschublade des Racks.



4. Schließen Sie die Batterieklappe und schrauben Sie den Mikrofongriff wieder zusammen. Das Mikrofon kann wieder normal genutzt werden.
